产品说明

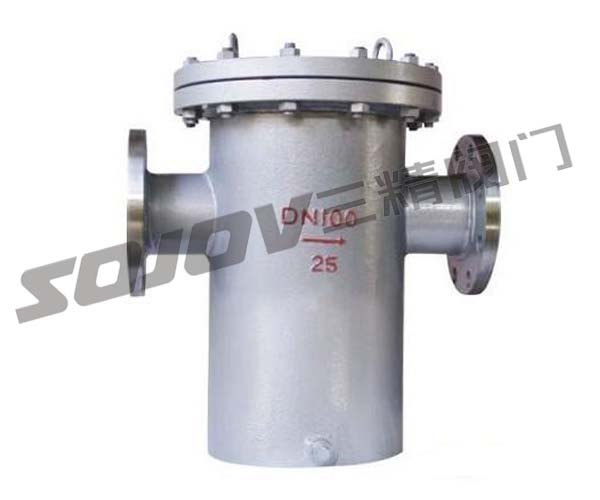

三精蓝式过滤器用油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍．远远超过Ｙ型、Ｔ

型过滤器过滤面积。过滤器精度在过滤器中属于一种精度最jia的过滤器，滤网结构与其它过滤网不一样。

蓝式过滤器工作原理：

管道在安装时会有其它杂物带入管道，在生产中原材料中也含有杂物。管道里液体经过过滤器时它的污物由过滤器收藏

到滤网中，在一定的程度时打开壳盖清理滤网即可。

蓝式过滤器技术参数：

工作压力：1.6-5.0Pa 　　　介质：油、水、气 　　　壳体：钢管焊制 　　　过滤精度：0.22-1.0mm　　

滤芯、滤网：304材料

不锈钢蓝式过滤器外型连接尺寸： 1.6MPa




DN	φ	L	H1	H	W
25	89	220	90	260	R1/2
32	89	220	95	270	R1/2
40	114	280	110	300	R1/2
50	133	280	120	310	R1/2
65	140	330	130	350	R3/4
80	168	340	140	400	R3/4
100	219	420	160	470	R3/4
150	273	500	190	620	R3/4
200	325	560	220	770	R3/4

蓝式过滤器外型连接尺寸： 2.5MPa

DN	φ	L	H1	H2	H3	H	W
100	219	420	160	310	120	590	R3/4
150	273	500	190	430	130	750	R3/4
200	325	560	220	550	150	920	R3/4
250	426	680	270	660	170	1100	R3/4
300	480	750	320	860	200	1380	R1"
350	540	800	350	1030	200	1580	R1
