PZ41H-16/64C排渣闸阀闸阀-温州三精阀门有限公司

PZ41H-16/64C排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0～100℃的火力电站水利系统及水利工程的灰浆排放系统管路上，切断或接通管路中灰水混合物，渣水混合物

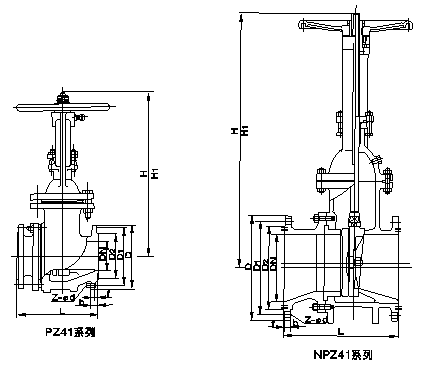

PZ41H-16/64C排渣闸阀主要尺寸

型号 Type	公称通径 DN/mm Nominal diameter	主要尺寸/mm Main dimensions
型号 Type	公称通径 DN/mm Nominal diameter	L	D	D1	D2	b	Z-?d	H
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 电动排渣阀尺寸同上，高度重量加电动头。	50	250	165	125	102	20	4-?18	335
	80	280	200	150	133	22	8-?18	510
	100	300	220	180	150	24	8-?18	685
	150	350	285	240	212	28	8-?22	790
	200	400	340	295	268	30	12-?22	885
	250	450	405	355	320	32	12-?26	1015
	300	500	460	41O	370	34	12-?26	1190
	350	550	520	470	430	38	16-?26	1350
	400	600	580	525	482	40	16-?30	1460
	500	700	715	650	585	46	20-?33	1820
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 电动尺寸同上，高度、重量外加电动装置。	50	250	165	125	102	20	4-?18	335
	80	280	200	150	133	22	8-?18	510
	100	300	235	190	158	24	8-?22	685
	150	350	300	250	212	30	8-?26	190
	200	400	360	31O	278	34	12-?26	885
	250	450	425	370	335	36	12-?30	1015
	300	500	485	430	390	40	16-?30	1190
	350	550	555	490	450	44	16-?33	1350
	400	600	620	550	505	48	16-?36	1460
	450	650	670	600	555	50	20-?36	1620
	500	700	730	660	615	52	20-?36	1820
PL41H-25 PL941H-25 电动尺寸同上，高度、重量外加电动装置。	150	400	300	250	212	30	8-?26	91O
	200	500	360	31O	278	34	12-?26	1100
	250	550	425	370	335	36	12-?30	1430
	300	650	485	430	390	40	16-?30	1558
	350	700	555	490	450	44	16-?33	1678
	400	750	620	550	505	48	16-?36	1830
	450	850	670	600	555	50	20-?36	1990
	500	900	730	660	615	52	20-?36	2160

PZ41H-16/64C排渣闸阀工作温度 Working temp	≤100℃
PZ41H排渣闸阀阀体材料 Body Material	碳钢WCB Carbon steel
PZ41H排渣闸阀适用介质 Applicable Media	灰渣水混合物，渣水比≥1:15，最大类径≤50mm Mixture of Water and ash residue With a ratio of residue：Water≥1：15 and max．s

声明：本文中所有文字、数据、图片均只适用于参考，PZ41H-16/64C排渣闸阀性能参数、结构尺寸参数、价格等详情，请联系我们，电话：86-0577-67989175 86-0577-67376463
