产品说明

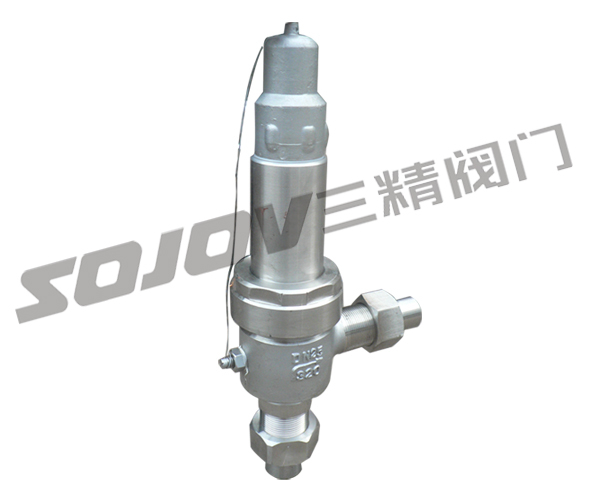

A61Y-160-320弹簧微启式高压安全阀（焊接式）
适用于工作温度≤200℃的空气、氨、石油气等介质的设备和管路上A61Y-160P,A61Y-320P不锈钢焊接安全阀型适用于温度
≤200℃有腐蚀性的气体或液体的设备和管路上，作为超压保护装置。
焊接安全阀型号：A61Y | 焊接安全阀公称通径：10MM-25MM | 使用压力：16MPA-32MPA |
焊接安全阀形式：弹簧式 | 安全阀连接方式：焊接式.带活动接头 | 主要功能：泄压保护作用 |
安全阀材质：铸钢.不锈钢 | 使用介质：空气、石油气、腐蚀性气体 | 标准：机械部标准或定做非标 |
A61Y-160-320焊接式高压安全阀主要零部件材料
NO. | 零件名称 | A61H-C A61Y-C材料 | A61Y-P材料 |
1 | 接头 | 20 | 1Cr18Ni9Ti |
2 | 接头螺母 | 35 | 1Cr18Ni9Ti |
3 | 阀座 | 2Cr13 | 1Cr18Ni9Ti |
4 | 阀体 | 35/35CrMoA | 1Cr18Ni9Ti |
5 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti |
6 | 导向套 | 2Cr13 | 1Cr18Ni9Ti |
7 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 |
8 | 阀杆 | 2Cr13 | 2Cr13 |
9 | 阀盖 | ZG230-450 | 1Cr18Ni9Ti |
10 | 调节螺杆 | 45 | 2Cr13 |
11 | 阀帽 | ZG200-400 | 1Cr18Ni9Ti |
12 | 密封面材料 | "Y"型堆焊Co基硬质合金,"H"型堆焊D507 | |
A61Y-160-320焊接式高压安全阀外形尺寸和连接尺寸
公称压力 | 公称通径 | 尺寸 | ||||||
do | D | D1 | D2 | L | L1 | H | ||
16 | 10 | 6 | 17 | 14 | 12 | 115 | 135 | 78 |
15 | 8 | 22 | 18 | 16 | 115 | 135 | 85 | |
20 | 10 | 28 | 22 | 20 | 115 | 135 | 135 | |
25 | 12 | 35 | 26 | 24 | 160 | 165 | 142 | |
32 | 10 | 6 | 22 | 14 | 12 | 115 | 135 | 80 |
15 | 8 | 25 | 17 | 15 | 115 | 135 | 90 | |
20 | 10 | 30 | 22 | 20 | 115 | 135 | 140 | |
25 | 12 | 38 | 26 | 24 | 160 | 165 | 148 | |
安全阀订货主要事项：
安全阀介质, 压力等级,开启方式（全启/微启）设定起跳压力,确定阀门尺寸,连接方式,标准最大耐温,释放流量/每小时,阀体材质,内部阀体结构,工作原理,安装说明等相关技术资料.安全阀 选型主要依据就是（起跳压力及整齐压力流量温度）口径一般设计院会给出,而实际上通过蒸汽压力,流量及起跳压力,可以推测出安全阀的尺寸.一般会比设计院所选出的口径小一号.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站
