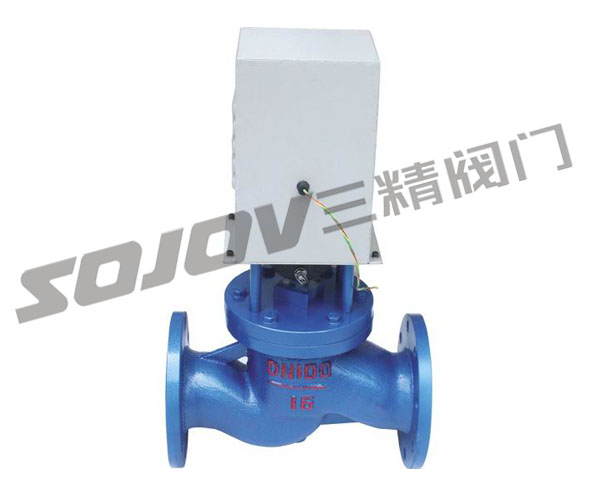

ZCM不锈钢煤气电磁阀
煤气电磁阀型号:ZCM | 煤气电磁阀通径:15MM-300MM | 煤气电磁阀使用压力:1.6MPA -2.5MPA |
煤气电磁阀连接方式:法兰连接 | 煤气电磁阀操作形式:通电常开式常闭式 | 煤气电磁阀主要功能:起开关作用 |
煤气电磁阀使用介质:煤气,气体 | 煤气电磁阀材质:WCB铸钢 | 煤气电磁阀标准:机械部标准或定做非标 |
ZCM不锈钢煤气电磁阀产品特点及用途
煤气电磁阀具有结构简单、流量大,寿命长,安全可靠等特点。适用于城市煤气、液化石油气、天然气等多种煤
气为加热燃烧介质管路作二位式通断切换,进行温度自动控制的执行结构,它广泛应用于纺织业、印染业的煤气热定
型和玻璃、灯泡业的窑炉加热及其它行业的煤气加热自控系统。
ZCM煤气电磁阀型号规格说明
ZCM煤气电磁阀结构及原理
本阀系一次开阀的直动式低压电磁阀。控制介质通断的阀口密封垫,通过阀杆直接与活动铁芯相连。
根据断电时所处开关状态的不同可分为常闭电磁阀和常开电磁阀,常闭电磁阀,断电常位时,靠衔铁自重、密封弹簧及介质压力将阀口封住,切断了被控介质的流道。
电磁线圈通电后,电磁阀克服衔铁自重及密封弹簧、介质压力的作用力将活动铁芯连同阀口密封垫吸上,打开阀口,被控介质便可流通了。
常开电磁阀断电时,电磁吸力等于零,在弹簧的作用下把动铁芯、阀杆向上提起,阀门打开,介质流通。当通电时由于吸力作用动铁芯下移,推动阀杆,阀门关闭,介质断止。
ZCM不锈钢煤气电磁阀主要技术参数
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介质 | 煤气、天然气等 | |||||||||||||
介质温度(℃) | ≤60 | |||||||||||||
公称压力(MPa) | 1.0 | |||||||||||||
工作压差(MPa) | 0~0.02 | 0~0.04 | ||||||||||||
电源电压 | AC220V其它规格可作特殊订货 | |||||||||||||
使用寿命 | 按JB/T7352-94规定 | |||||||||||||
额定流量系数(KV) | ||||||||||||||
泄漏量(ml/min) | 按JB/T7352-94·F规定 | |||||||||||||
功耗(VA) | 70 | 90 | 150 | 870 | 1100 | 3000 | ||||||||
防爆标志 | dIIBT4 | |||||||||||||
防爆证编号 | CE991010 | |||||||||||||
出线口接头 | 内螺纹M20×1.5 | |||||||||||||
环境温度 | -40~+60℃ |
ZCM煤气电磁阀外形尺寸及连接形式
公称通径 | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰连接 | |||||||
H | L | G | H | L | D | D1 | D2 | b | f | N-d | |
15 | 148 | 92 | 1/2 | ||||||||
20 | 148 | 92 | 3/4 | ||||||||
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
100 | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
125 | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
150 | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | |||
250 | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | |||
300 | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 |
ZCM煤气电磁阀安装须知
安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地
方。
电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。
在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。
在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。
安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。
不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
普通型不能在爆炸危险场合使用。
在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。
在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。
电磁阀前后管道上需安装压力表,以便观察管道压力。
ZCM煤气电磁阀使用保养
建议使用单位派专人负责使用保养。
电磁阀安装后需通入介质实验动作数次,确认正常后方可投入正式使用。
应定期清洗大阀内外及衔吸合面的污物,注意不要损坏密封面。
电磁阀较长时间不用时,应关闭阀前手动阀,重新启用时,蒸汽电磁阀应将冷凝水排除干净,并作试动作数次,待开
关正常后方可投入使用。
电磁阀从管路上卸下不用时,应将内部零件拭净并用压缩空气吹净储存。
使用时间较长时,如活塞与阀座间密封不好,可将活塞密封面重新磨平,现和阀座研磨。
工作时,要注意阀门前后压力表,要求工作压力不得超过额定压力,工作压差必须在额定压差范围内。当工作压力超
过额定压力或工作压差超过额定压差时,电磁阀要停止使用,关闭前后手动阀,以免电磁阀爆炸和泄漏。
ZCM煤气电磁阀订货须知
订货时请注明型号、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率、介质粘度。
电磁阀正常工作时的电压为220,如超过此范围,请订货时注明电压波动量。其它规格电源电压可做特殊订货
阀门的开通时间达12小时以上,请选用常开式电磁阀。当使用环境周围有易燃易爆品,请选用防爆型电磁阀。(防爆型结构如下图三)
