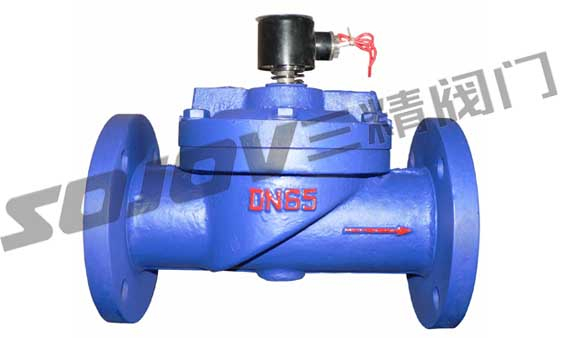

ZCS空气电磁阀,水液电磁阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

ZCS(DF)系列空气电磁阀,水液电磁阀应用范围

        是清水自动控制系统中常见的管路开关元件,被广泛应用于印染、清水、电厂、石油、化工、冶金、纺织、食品、造船、医疗、环保、城市及其他各行业部门的清水输送管路中,完成清水输送管路系统中介质的自动控制,是实现清水输送管路自动化控制理想选择。

水用电磁阀型号:ZCS

水用电磁阀通径:50MM-400MM

水用电磁阀使用压力:0.8MPA -1.6MPA

水用电磁阀连接方式:法兰连接

水用电磁阀操作形式:电磁线圈通电

水用电磁阀主要功能:起开关作用

水用电磁阀使用介质:水工业管道

水用电磁阀材质:不锈钢

水用电磁阀标准:机械部标准或定做非标

ZCS空气电磁阀,水液电磁阀工作原理:

     通径15~100为膜片式为二次开阀的先导式电磁阀,通径125~300为三次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。

      水用电磁阀根据断电时所处开关状态的不同,可分为常闭电磁阀和常开电磁阀。常闭电磁阀,常位时,活动铁芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电, 产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀门外泄,以致主阀阀杯上下产生压力差,膜片或阀杯被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副闭口,断而副阀和主阀阀杯内压力上升,主阀阀杯压向阀座,阀又呈关闭状态。常 开电磁阀,当线圈通电时,产生磁力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭,随着主阀阀杯上下压差趋向相等,主阀阀杯由自重压向密封面,阀门 关闭。当线圈断电后,磁力为零,衔铁和副阀阀杯由于弹簧作用上升,副阀打开,主阀阀杯内介质经副阀流走,压力下降,当压力降到一定值后,主阀阀杯由上下压 差作用向上升起,主阀打开,阀门开启。

空气电磁阀,水液电磁阀安装尺寸

公称通径DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

n-d

b

f

15

112

80

1/2









20

119

80

3/4









25

130

90

1

130

160

115

85

65

φ4-14

16

3

32

137

140

11/4

137

180

140

100

76

φ4-18

18

3

40

152

156

11/2

152

200

150

110

84

φ4-18

18

3

50

164

180

2

164

230

165

125

99

φ4-18

20

3

65




222

290

185

145

118

φ4-18

20

3

80




253

310

200

160

132

φ8-18

22

3

100




260

350

220

180

156

φ8-18

24

3

125




315

400

250

210

184

φ8-18

26

3

150




350

480

285

240

211

φ8-22

26

3

200




390

600

340

295

266

φ8-22

26

3

250




430

730

395

350

319

φ12-22

28

3

300




480

850

445

400

370

φ12-22

28

4

             350




605

980

505

460

429

φ16-23

30

4

 ZCS(DF)空气电磁阀,水液电磁阀安装注意事项:

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,最好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装在电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而妨碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意要看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力

返回页首
