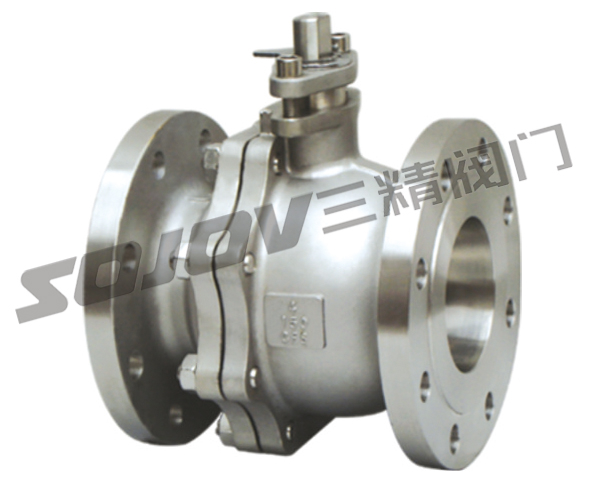

Q41F-150LB/300LB不锈钢美标球阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

Q41F-150LB/300LB不锈钢美标球阀

     不锈钢美标球阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门,本类阀门在管道中一般应当水平安装。

Q41F-150LB/300LB/600LB不锈钢美标球阀设计图




Q41F-150LB不锈钢美标球阀外形尺寸和连接尺寸

公称通径NPS

单位

L

D

T

G

C

n-φd

W

H

in

mm

1/2"

15

mm

108

89

12

35

60.5

4-15

115

72

in

4.25

3.5

0.47

1.38

2.38

4-0.59

4.53

28.3

3/4"

20

mm

117

98

12

43

70

4-15

115

76

in

4.61

3.86

0.47

1.69

2.76

4-0.59

4.53

29.9

1"

25

mm

127

108

12

51

79.5

4-15

150

92

in

5

4.25

0.47

2

3.13

4-0.59

5.9

3.62

11/2"

40

mm

165

127

14.3

73

98.5

4-16

200

123

in

6.5

5

0.56

2.88

3.88

4-0.62

7.87

4.84

2"

50

mm

178

152

15.9

92

120.5

4-19

200

132

in

7

6.00

0.625

3.62

4.75

4-0.75

7.87

5.20

21/2"

65

mm

190

178

17.5

105

139.5

4-19

320

164

in

7.5

7

0.69

4.12

5.5.

4-0.75

12.6

6.45

3"

80

mm

203

190

19.1

127

152.4

4-19

320

173

in

8

7.50

0.75

5

6

4-0.75

12.6

6.8

4"

100

mm

229

229

23.9

157

190.5

8-19

450

210

in

9

9

0.94

6.19

7.5

8-0.75

17.72

8.26

6"

150

mm

394

279

26

216

241.5

8-22

8000

288

in

15.5

10.98

1.02

8.5

9.50

8-0.88

31.5

1.34

8"

200

mm

457

343

29

270

298.5

8-22

1120

374

in

18.00

13.50

1.12

10.62

11.75

8-0.88

44.10

14.72

10"

250

mm

533

406

31

324

362

12-25

1420

366

in

20.98

16

1.2

12.75

14.75

12-1

55.12

14.40

12"

300

mm

610

483

32

381

432

12-25

1420

412

in

24

19

1.26

15

17

12-1

55.12

16.22

Q41F-300Lb不锈钢美标球阀外形尺寸和连接尺寸

公称通径NPS

单位

L

D

T

G

C

n-φd

W

H

in

mm

1/2"

15

mm

140

95

15

35

66.5

4-15

115

72

in

5.51

3.74

0.59

1.38

2.62

4-0.59

4.53

28.3

3/4"

20

mm

152

117

16

43

82.5

4-19

115

76

in

5.98

4.61

0.62

1.69

3.25

4-0.75

4.53

29.9

1"

25

mm

165

124

18

51

89

4-19

150

92

in

6.5

4.9

0.71

2

3.5

4-0.75

5.9

3.62

11/2"

40

mm

190

156

20.7

73

114.5

4-22

200

123

in

7.5

6.12

0.81

2.88

4.51

4-0.88

7.87

4.84

2"

50

mm

216

165

22.3

92

127

8-19

200

132

in

8.5

6.5

0.88

3.62

5

8-0.75

7.87

5.20

21/2"

65

mm

241

190

25.4

105

149

8-22

320

164

in

9.5

7.5

1

4.12

5.87

8-0.88

12.6

6.45

3"

80

mm

283

210

28.5

127

168.5

8-22

320

173

in

11.25

8.25

1012

5

6.62

8-0.88

12.6

6.8

4"

100

mm

305

254

31.8

157

200

8-22

450

210

in

12

10

1.25

6.19

7.88

8-0.88

17.72

8.26

6"

150

mm

403

318

36.6

216

270

12-22

1120

336

in

15.875

12.5

1.44

8.5

10.62

12-0.88

44.10

13.23

8"

200

mm

502

381

42

270

330

12-25

1420

385

in

19.76

15

16.5

10.62

12.99

12-1

55.12

15.16

10"

250

mm

568

444

48

324

387.5

16-29

1420

370

in

22.36

17.50

1.89

12.75

15.25

16-1.12

55.12

14.56
