产品说明

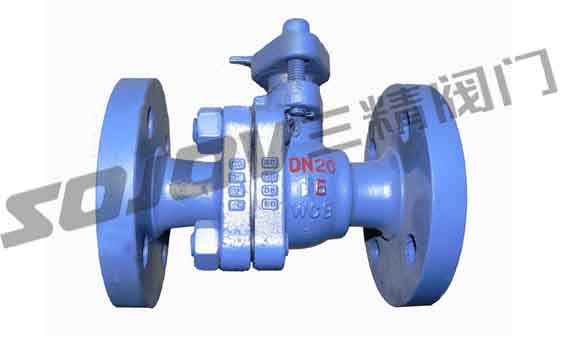

Q41F/H-16C法兰浮动球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。
Q41F/H-16C法兰浮动球阀产品特点
1、O型浮动式球阀采用全通径或缩径设计，流通阻力小。
2、阀门采用高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
3、阀杆采用内装式，轴肩及聚四氟乙烯（或增强石墨）推力垫结构防止阀杆因管道内压力 而吹 出，同时聚四氟乙烯（或增强石墨）材料减小阀门的启闭扭矩，使操作更为省力。
4、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免因静电打火点燃易燃介质。确保系统安全。
5、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。
6、可选配本公司生产的气动、电动、及气动调节型、电动调节型。具体请见本书执行器及调节阀部份。
Q41F/H-16C法兰浮动球阀应用规范：
1、设计制造造GB12235-892、结构长度按GB12221-893、法兰尺寸按JB/T79-94阀门检查和试验按APID.598
Q41F/H-16C法兰浮动球阀主要零件材料
序号 | 材料标准
| 材料牌号 | 序号 | 材料标准 | 材料牌号 | ||||||
碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||
零件名称 | GB | ASTM | GB | ASTM | 零件名称 | GB | ASTM | GB | ASTM | ||
01 | 阀体 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ | 10 | 阀座密封圈 | 石墨 | |||
02 | 阀盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ | 11 | 阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316/ |
03 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 12 | 止推轴承 | 金属夹PTEE | |||
04 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 13 | 阀杆填料 | 石墨 | |||
05 | 垫圈 | 金属夹石墨 | 14 | 填料压环 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316/ | |||
06 | 球体 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti | F304/F316/ | 15 | 填料压盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti | CF8/CF8M/ |
07 | 阀座 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti | F304/F316/ | 16 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
08 | 阀座支承圈 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | F304/F316/ | 17 | 定位板 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | 304 |
09 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | ||||||
Q41F/H-16C法兰浮动球阀主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 80 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Q41F/H-25C法兰浮动球阀主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Q41F/H-40C法兰浮动球阀主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Q41F/H-64C法兰浮动球阀主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
Q41F/H-100C法兰浮动球阀主要连接尺寸
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
