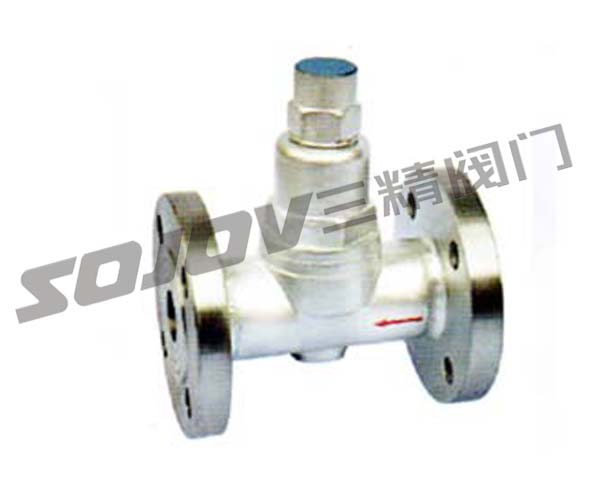

CS17H-16P不锈钢双金属片式疏水阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

CS17H-16P双金属片式疏水阀热静力型疏水阀中结构最坚固的疏水阀。它的优点是:不怕水击,耐高压,体积小,重量轻,不怕冻,能自动排空气,任意位置都可安装;背压率大于 80% 。疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水,使用范围很

CS17H-16P不锈钢双金属片式疏水阀特点

1.可调整凝结水的排放温度,有效地利用凝结水的显热。2.阀前始终有凝结水,形成水封,无蒸汽泄漏。

3.可任意角度安装,并随时可调整排水温度。4.抗水击,排气性能优良。5.球面关闭方式,使用寿命长

CS17H-16P不锈钢双金属片式疏水阀工作原理

       双金属片式疏水阀是由双金属片感温元件带动阀心进行开关阀门。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀芯在弹簧的弹力下处于开启位置。当冷凝水温度渐渐升高,双金属片感温元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀完全关闭。阀前始终存有高温凝结水,无蒸汽泄漏,节能效果好。

CS17H-16P不锈钢双金属片式疏水阀型号规格外型尺寸表

产品型号

通径 (mm)

连接方式

工作压力
范围
(Mpa)

最高充许
温度
(℃)

阀体材料

外型尺寸

L

H1

H2

W

LTB6

(CS17H-16C)

15-25

螺纹

0.01-1.6

220

WBC

A105

95

111

23

60

LTB6F
CS47H-16C

15

法兰

0.01-1.6

220

WBC

A105

150

111

23

60

20

160

111

23

60

25

160

111

26

60

32

210

118

27

61

40

230

123

30

66

50

230

123

30

66

(LTB6W)
CS67H-16C

15

承插焊

0.01-1.6

220

WBC

A105

95

106

35

58

20

95

106

35

58

25

95

106

35

58

(TB11)
CS17H-16C

15

螺纹

0.01-1.6

220

(TB11)
CS17H-16C

95

106

35

58

20

95

106

35

58

25

95

106

35

58

(TB11F)
CS47H-16C

15

法兰

0.01-1.6

220

WBC

A105

150

111

23

60

20

160

111

23

60

25

160

111

26

60

32

210

118

27

61

40

230

123

30

66

50

230

123

30

66

LTB3
CS17H-16C

15

螺纹

0.1-1.6

350

WBC

A105

85

80

23

54

20

85

80

23

54

25

85

80

23

54

LTB3F
CS17H-16C

15

法兰

0.1-1.6

350

WBC

A105

150

80

23

54

20

15.

80

23

54

25

160

80

23

54

LTB3W
CS17H-16C

15

承插焊

0.1-1.6

350

WBC

A105

85

80

23

54

20

85

80

23

54

25

85

80

23

54

LTB5

CS67H-16C

15-25

螺纹

0.01-1.6

350

WBC

A105

85

90

20

62

LTB5F

CS17H-16

15-20

25

法兰

0.01-1.6

350

WBC

A105

150

160

80

23

54

(LTB5W)
CS67H-16C

15-25

承插焊

0.01-1.6

350

WBC

A105

85

80

23

54


返回页首
