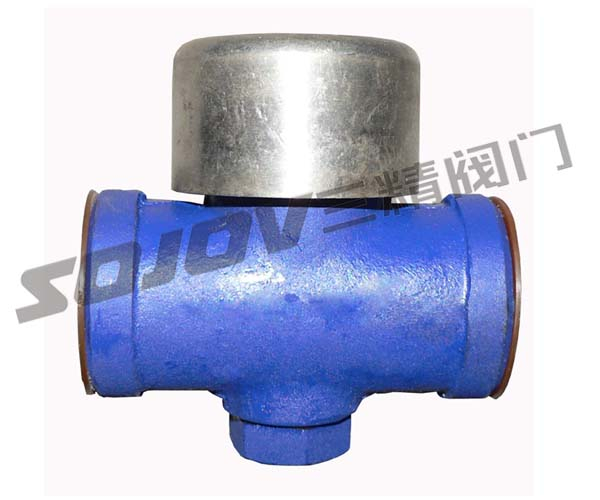

CS49W-16-40C螺纹圆盘式蒸汽疏水阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

CS49W-16-40C圆盘式蒸汽疏水阀是根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。

CS49W-16-40C螺纹圆盘式蒸汽疏水阀阀特点

1.体积小,重量轻,不受安装位置的限制。

2.全部材质均为不锈钢件,经久耐用,耐腐蚀。

3.在室外不怕冷冻,能耐水击,耐过热。

4.过冷度为 8 ℃ ,漏汽率小于实际排量 3% ,最大背压 50% 。

5.结构简单,安装维修方便。

CS49W-16-40C螺纹圆盘式蒸汽疏水阀工作原理

       疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

圆盘式蒸汽疏水阀主要性能以及零部件

部件名称

CS19W-16-40C

CS49W-16-40C

阀 体

3Cr13

3Cr13

阀盖、螺塞

2Cr13

2Cr13

阀 片

3Cr13

3Cr13

过 滤 网

304

304

圆盘式蒸汽疏水阀主要材料表

部件名称

CS19H-16C-40C

CS49H-16C-40C

阀 体

WCB

WCB

阀盖、螺塞

WCB

WCB

阀 片

3Cr13

3Cr13

过 滤 网

304

304

螺纹圆盘式蒸汽疏水阀型号规格外型尺寸表

产品型号公称通径(mm)连接方式工作压力范围(Mpa)最高允许温度( ℃ )外形尺寸LHH2WCS49W-16-40CCS49H-16-40C15法兰0.05-4.042515058476120法兰0.05-4.042515058476125法兰0.05-4.042516062436132法兰0.05-4042521078527940法兰0.05-4042523080557950法兰0.05-4042523080.564.57965法兰0.05-40425280100828580法兰0.05-4042531011892110100法兰0.05-40425460128102110CS19W-16-40CCS19H-16-40C15螺纹0.05-404258047544720螺纹0.05-404259052595725螺纹0.05-404259559625732螺纹0.05-4042510570.589.58040螺纹0.05-4042511070.589.58050螺纹0.05-4042512070.5104.580CS69W-16-40C   CS69H-16-40C15承插焊0.05-404258047544720承插焊0.05-404259052595725承插焊0.05-404259559625732承插焊0.05-4042510570.589.58040承插焊0.05-4042511070.589.58050承插焊0.05-4042512070.5104.580



三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品,我厂在售后服务方面作如下承诺:

一、 我公司对产品质量实行三包,即:包质、包换、保修;

二、 合同签订后,保证保质、保量,按时交货;

三、 本公司确保所提供阀门产品达到合同指标

四、 对于需方的技术咨询,随时给予解答;

五、 在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;

当接到用户反应质量问题的信函或电话后,保证24小时内作出答复最快解决问题。
