产品说明

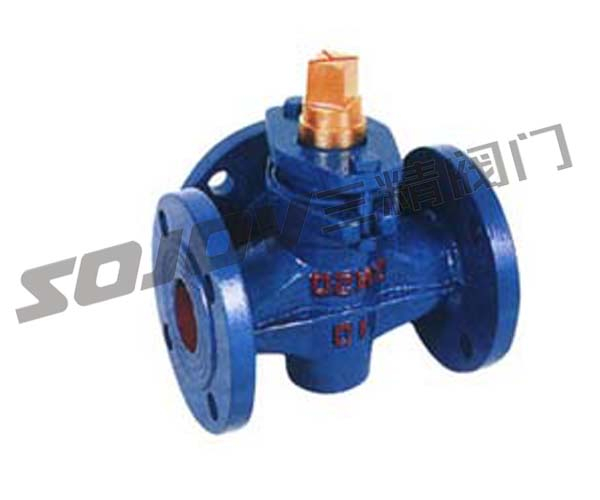

X44T-1.0三通铸铁铜芯旋塞阀

三通铜芯旋塞阀在管道中主要用于切断、升配和改变介质流动方向。它易于适应多通道结构，以至一个阀可以获得两个、三个、甚至四个不同的流道，这样可以简化管道系统的设计，减少阀门门用量以及设备中需要的一些连接配件。三通内螺纹旋塞阀的用途是安装在管道上主要作切断、分配和改变介质流动方向用。适用介质为水、油、汽，无脉动工作压力。介质温度≤100℃，公称压力为0.6、1.0、1.6MPa。

X44T-1.0三通铸铁铜芯旋塞阀型号压力介质温度

型号	公称压力 PN（MPa）	试验压力PS（MPa）		适用介质	工作温度（℃）
		壳体	密封
X44T-1.0	1.0	1.5	1.1	水、蒸气、油品	≤100

X44T-1.0三通铸铁铜芯旋塞阀的尺寸说明

公称压力 PN（MPa）	公称通径 DN（mm）	尺寸（mm）
		L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
	32	170	135	100	78	4╳φ18	18	45	152
	40	180	145	110	85	4╳φ18	24	55	212
	50	200	160	125	100	4╳φ18	28	74	260
	65	220	180	145	120	4╳φ18	32	82	295
	80	250	195	160	135	4╳φ18	40	95	327
	100	300	215	180	155	8╳φ18	45	135	425
	125	350	245	210	185	8╳φ18	54	154	482
	150	400	280	240	210	8╳φ23	62	172	512
	200	450	335	295	265	8╳φ23	75	195	605
	250	530	390	350	320	8╳φ23	85	230	660
	300	580	440	400	368	8╳φ23	100	263	760

X44T-1.0三通铜芯旋塞阀的主要零件材料

零件名称	阀体	塞子	填料压盖	填料
X44T-1.0	铸铁	铸铜	铸铁	油浸石棉盘根



三精阀门售后服务承诺

对于贵公司在三精阀门订购阀门产品，我厂在售后服务方面作如下承诺：

一、 我公司对产品质量实行三包，即：包质、包换、保修；

二、 合同签订后，保证保质、保量，按时交货；

三、 本公司确保所提供阀门产品达到合同指标

四、 对于需方的技术咨询，随时给予解答；

五、 在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；

当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。
