X47W-1.0油密封旋塞阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

X47W-1.0油密封旋塞阀的启闭件是一个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道的设备介质之用。

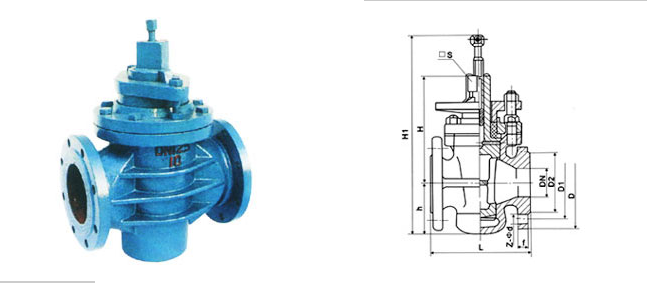

X47W-1.0油密封旋塞阀规格尺寸



公称压力
PN(MPa)



试验压力PS(MPa)

工作压力
P(MPa)

适用介质

工作温度
(℃)

壳体

密封



1.0

1.5

1.1

1.0

煤气、油品

≤100



公称通径
DN(mm)

尺寸(mm)

L

D

D1

D2

□S

z-φd

H1

50

170

160

125

100

32

4╳φ18

315

65

220

180

145

120

36

4╳φ18

360

80

250

195

160

135

46

4╳φ18

455

100

300

215

180

155

50

8╳φ18

500

125

350

245

210

185

55

8╳φ18

510

150

400

280

240

210

60

8╳φ23

605

200

450

335

295

265

60

8╳φ23

760

250

530

390

350

320

85

12╳φ23

800

300

580

440

400

368

100

12╳φ23

820


X47W-1.0油密封旋塞阀主要材料

零件名称

阀体、塞子

填料

垫片

材料




灰铸铁



橡胶石棉盘根

橡胶石棉板
