产品说明

气动调节阀型号：SZXP	气动调节阀公称通径：25MM-400MM	气动调节阀使用压力：1.6MPA -10MPA
气动调节阀连接方式：法兰连接	气动调节阀形式：控制压力,可手动调节	气动调节阀主要功能：控制流量
气动调节阀介质：各种介质	气动调节阀材质：WCB铸钢   不锈钢	气动调节阀标准：机械部标准或定做非标

 本系列产品有标准型、散热型、低温型、调节切断型、波纹管密封型、夹套保温型等多种型式。产品公称压力等级有PN(MPa)1.6、4.0、6.4、10.0；阀体口径范围DN20~200；适用流体温度由-200~+560℃范围内多种档次；泄漏量标准有Ⅳ级、Ⅵ级；流量特性有直线、等百分比。多种品种规格可供选择。

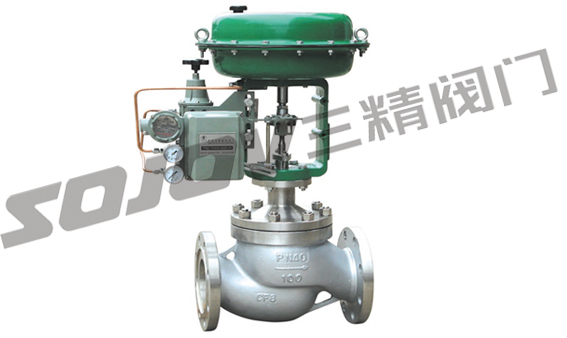

SZXP气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。

气动薄膜直通单座调节阀产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

气动薄膜直通单座调节阀 精小型调节阀主要零件材料

　主要零件材料：　阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti　阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊　软密封阀芯：增强聚四氟乙烯　填料：聚四氟乙烯，柔性石墨　波纹管：1Cr18Ni9Ti　垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片  膜盖：A3　波纹膜片：丁晴橡胶夹增强涤纶织物　弹簧：60SIMN　阀杆、推杆：2Cr13、1Cr18Ni9Ti　衬套：2Cr13

气动薄膜直通单座调节阀 精小型调节阀主要技术参数



公称通径DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		(10)	(12)	(15)	(20)
额定流量系数 KV	直线	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
额定行程L（mm）		16						25				40				60
膜片有效面积Ae（cm2）		280						400				600				1000
信号范围Pr(KPa)		20~100、40~200
气源压力Ps(MPa)		0.14~0.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量		硬阀座：IV级（10-4阀额定容量）软阀座：VI级
公称压力PN（MPa）		1.0、1.6、4.0、6.4
工作温度t（℃）	常温型	-20~200、-40~240、-60~250
	散热型	-40~450、-60~450
	高温型	450~560
	低温型	-60~-100、-100~-200、-200~-250

SZXP气动薄膜直通单座调节阀 精小型调节阀类型
ZXPO标准型工作温度-20~+160℃，泄漏量标准有Ⅳ级；
ZXPG阀盖增设散热片可用于介质温度-60~+450℃；
ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏；
ZXPD长颈阀盖结构加波纹管密封可用于-196℃的深冷场合。
ZXPQ型软密封结构阀芯达Ⅵ级泄漏标准（微气泡级）；
ZXPJ型夹套保温调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合；
ZXPF衬塑型单座调节阀与流体接触部位衬有F46，填料部位采用聚四氟乙烯波纹管密封，特别适用于强腐蚀介质的自动控制。
阀芯、阀座堆焊司钛莱合金，适用于高温、深冷及其他苛刻的工况；
气动调节阀作用方式
气关式（FO）当气源故障时，执行机构弹簧将阀打开。 气开式（FC） 当气源故障时，执行机构弹簧将阀关闭
