产品说明

电子式调节阀型号：SZDLQ  SZDLX	电子式调节阀公称通径：25MM-400MM	电子式调节阀使用压力：1.6MPA -10MPA
电子式调节阀连接方式：法兰连接	电子式调节阀形式：电子式	电子式调节阀主要功能：控制流量
电子式调节阀介质：各种介质	电子式调节阀材质：WCB铸钢   不锈钢	电子式调节阀标准：机械部标准或定做非标

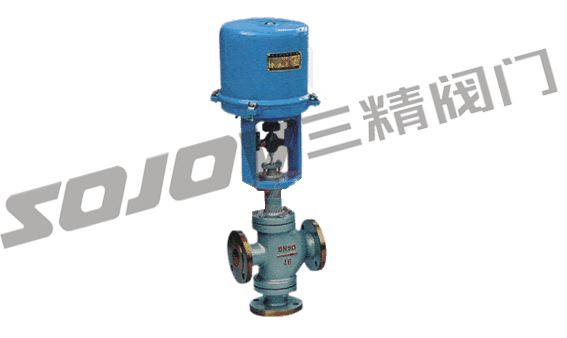

SZDLQ电子式电动三通合流调节阀、SZDLX电子式电动三通分流调节阀由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。

电子式调节阀公称通径由25mm至300mm，电子式调节阀公称压力有1.6、4.0、6.4MPa,电子式调节阀适用流体温度由-60℃至450℃，电子式调节阀控制信号为0～10或4～20mA.DC。配用不同的阀盖可分为普通型和散热型两种。

电子式电动三通调节阀精小型主要零件材料

阀体、阀盖：HT200、ZG230～450、ZG1Cr18Ni9Ti  阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊　填芯：聚四氟乙

烯、柔性石墨、不锈钢波纹管     推杆、衬套：2Cr13

电子式电动三通调节阀精小型主要技术参数

公称通径DN（mm）		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
额定行程L（mm）		16		25		40			60			100
固有流量特性		直线、抛物线
工作温度（℃）		普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250 　　　　　　　散热型：铸钢：-40～450、铸不锈钢：-60～450
介质温度（℃）		200以下（对合流阀而言）
固有可调比R		30：1
公称压力PN（MPa）		1.6、4.0、6.4
允许泄漏量		硬密封：Ⅳ级、软密封：Ⅵ级
作用方式		故障时：全关、全开、自锁位
信号范围（mA.DC）		0～10、4～20
电源电压		220V、50Hz

 电子式电动三通调节阀 精小型允许压差

公称通径mm	25	32	40	50	65	80	100	125	150	200	250	300
允许压差MPa	3.32	2.20	2.20	1.41	1.38	0.94	0.61	0.51	0.36	0.20	0.19	0.13

电气调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许泄露小、阀前后压差较大的工作场合。
　　电气调节阀在检修时，需要重点检查部位有哪些？分析如下：
　　1、检查电气调节阀的阀座：因工作时介质渗入，固定阀座用的螺纹内表面易受腐蚀而使阀座松弛；
　　2、检查阀芯：阀芯是调节阀的可动部件之一，受介质的冲蚀较为严重，检修时要认真检查阀芯各部是否被腐蚀、磨损，特别是在高压差的情况下，阀芯的磨损因空化引起的汽蚀现象更为严重。损坏严重的阀芯应予更换；检查密封填料：检查盘根石棉绳是否干燥，如采用聚四氟乙烯填料，应注意检查是否老化和其配合面是否损坏；
　　3、检查电气调节阀的执行机构中的橡胶薄膜是否老化，是否有龟裂现象。
　　4、检查电气调节阀间体内壁：在高压差和有腐蚀性介质的场合，阀体内壁、隔膜阀的隔膜经常受到介质的冲击和腐蚀，必须重点检查耐压耐腐情况。

调节阀订货须知

 用户的订货时需提供调节阀介质,调节阀阀前压力,阀后设定压力,最大流量/每小时,压差/流量对应比,确定阀门尺寸/连接方式标准最大行程开启行程流量调节比压力波动（精度）压力/温度对应比,最大耐温,阀体材质开关状态（通断电）,压力等级,内泄漏率内部阀体结构/调节阀工作原理/调节阀安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关感谢您访问我们的网站【http://www.sanjingv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
