产品说明

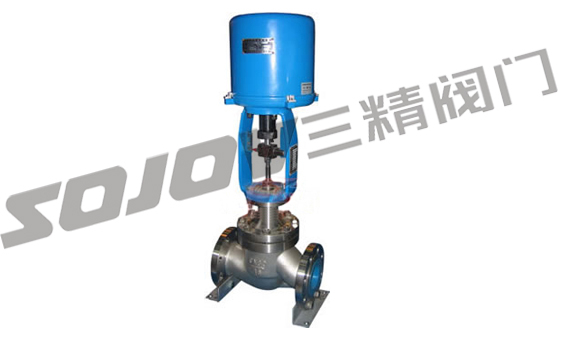

电子式电动套筒调节阀是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。使用于流量大，泄漏量要求不严格的场合。
公称通径由25至300mm，公称压力有1.6、4.0、6.4MPa,接受信号为0～10mA.DC或4～20mA.DC,使用温度范围由-40℃～450℃。
ZRSM电子式电动套筒调节阀主要零件材料
阀体、阀盖：HT200、ZG230—450、ZG1Cr18Ni9Ti 阀芯：1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯填料：聚四氟乙烯、柔性石墨、不锈钢波纹管 推杆、衬套：2Cr13垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
电子式电动套筒调节阀主要技术参数与性能指标
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
阀座直径dn (mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 等百分比 | 13 | 20 | 30 | 46 | 75 | 110 | 185 | 280 | 365 | 650 | 960 | 1300 |
直线 | 16 | 25 | 35 | 55 | 85 | 135 | 210 | 310 | 425 | 700 | 1050 | 1500 | |
行程mm | 16 | 25 | 40 | 60 | 100 | ||||||||
允许压差△MPa | ≤公称压力MPa | ||||||||||||
基本误差% | ±2.5 | ||||||||||||
回差% | 2.5 | ||||||||||||
死区% | 1.0 | ||||||||||||
始终点偏差% | ±2.5 | ||||||||||||
额定行程偏差% | 2.5 | ||||||||||||
允许泄漏量Q | Kv值的0.05% | ||||||||||||
可调范围 | 30:1 | ||||||||||||
公称压力 介质温度 阀体材料 | 1.6MPa | 常温－20℃~＋200℃ 铸铁HT200 | |||||||||||
4.0MPa | 常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
6.4MPa | 常温-20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | ||||||||||||
中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti | |||||||||||||
ZRSM电子式电动套筒调节阀外形尺寸及附图
公称通径 | L | H1 | H | D | ||
1.6MPa | 6.4MPa | 常温 | 高温 | |||
25 | 185 | 200 | 110 | 669 | 822 | 225 |
40 | 220 | 235 | 131 | 838 | 991 | 225 |
50 | 250 | 265 | 131 | 850 | 1003 | 255 |
65 | 275 | 295 | 171 | 967 | 1126 | 255 |
80 | 300 | 320 | 189 | 984 | 1152 | 255 |
100 | 350 | 400 | 208 | 1026 | 1193 | 255 |
150 | 450 | 550 | 275 | 1360 | 1587 | 310 |
200 | 550 | 670 | 320 | 1440 | 1667 | 310 |
250 | 640 | 810 | 390 | 1649 | 1884 | 310 |
300 | 880 | 950 | 450 | 1760 | 1999 | 310 |
调节阀型号编制说明
Z | D | S | M | 16 | P | G |
自控阀 | 执行机构类型： | 位移特征： | 阀门结构形式： | 公称压力： | 阀体材质： | 温度类型： |
D：表示PS系列 | S：表示直程 | M ：表示套筒阀 | 16：表示1.6MPa | C：表示碳钢 | G：表示中温型 | |
R：表示3810系列 | 40：表示4.0MPa | P：表示不锈钢 | ||||
H：表示DKZ系列 | 64：表示6.4MPa | 铸铁省略 | ||||
C：表示ZAZ系列 |
订货须知
1.产品型号与名称 2.公称通径DN(mm) 3.公称压力 4.流量特性
5.阀体材质
6.额定流量系数 7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
