产品说明

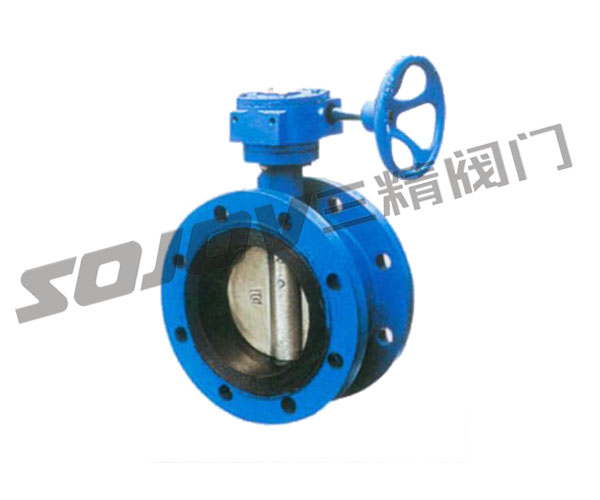

D341X-10Q/10C法兰式衬胶蝶阀 主要参数表：

蜗轮蝶阀型号：D341X	蜗轮蝶阀公称通径：50MM-1000MM	蜗轮蝶阀使用压力：1.6MPA -2.5MPA
蜗轮蝶阀连接方式：法兰连接	蜗轮蝶阀形式： 电动	蜗轮蝶阀主要功能：起开关作用
蜗轮蝶阀使用介质：水  油品 蒸汽	蜗轮蝶阀材质：铸铁  铸钢  不锈钢	蜗轮蝶阀标准：机械部标准或定做非标

D341X-10Q/10C法兰式衬胶蝶阀阀门材料：铸铁、碳钢、不锈钢

密封圈材料：天然橡胶（NR）-20～+85℃     乙丙橡胶（EPDM）-40～+125℃  丁腈橡胶（NBR）-20～+82℃                         硅橡胶（SI）-70～+150℃

氟橡胶（FPM）-23～+150℃                          氟丁橡胶（CR）0～+80℃   丁基橡胶（IIR）-40～+100℃                       聚四氟乙烯塑料（PTFE）+10～+150℃

适用介质：淡水、污水、海水、空气、蒸气、食品、药品、各种油类、酸类、碱类、盐类等。 法兰连接尺寸：GB/T172416-98； 　　GB9115-88

结 构 长 度：GB12221-89                         压 力 试 验：GB/T13927-92

D341X-10Q/10C法兰式衬胶蝶阀连接尺寸：

通径（DN）	L	D	D1	Z-d	H	Ho	A	B
50	108	165	125	4-18	63	360	193	125
65	112	185	145	4-18	70	321	193	125
80	114	200	160	8-18	83	346	193	125
100	127	220	180	8-18	105	387	193	125
125	140	250	210	8-18	115	411	193	125
150	140	285	240	8-18	137	447	193	125
200	152	340	295	8-18	164	572		165
250	250	395	350	12-22	206	646		165
300	270	445	400	12-22	230	738		175
350	290	505	460	16-22	248	761		175
400	310	565	515	16-22	289	877		210
450	330	615	565	20-26	320	938		210
500	350	670	620	20-26	343	993		210
600	390	780	725	20-30	413	1131		210
700	430	895	840	24-30	478	1476		320
800	470	1015	950	24-33	525	1533		320
900	510	1115	1050	28-33	585	1655		320
1000	550	1230	1160	28-36	640	1765		400
1200	630	1455	1380	32-39	755	1995		400

蝶阀订货主要事项：

蝶阀介质压力等级内泄漏率阀门尺寸连接方式标准最大耐温最大耐压最大流量/每小时,闸阀阀体材质转动方式（手柄/蜗轮）内部阀体结构蝶阀工作原理安装说明等相关技术资料当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。
