D341F46-10Q/10C全衬四氟法兰蝶阀,防腐蝶阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

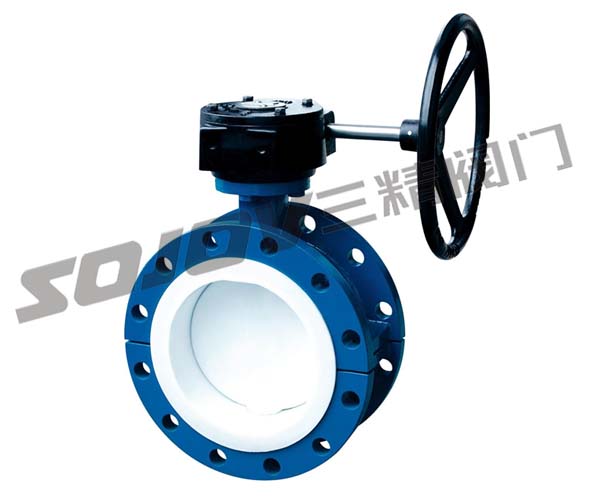

D341F46-10Q/10C全衬四氟法兰蝶阀,防腐蝶阀说明

软密封蝶阀材质多重多样,一般来说,有如下分类:

阀体材质:铸铁、球墨铸铁、铸钢、304、316、316L等

阀板材质:球墨铸铁、铝青铜、304、316、316L、2507、1.4529、哈式合金等

阀轴材质:45#钢、410、铝青铜、304、316、316L等

阀座材质:三元乙丙、丁腈、聚四氟乙烯、氟橡胶、耐热乙丙、耐磨乙丙、硅橡胶等

驱动方式:手柄、蜗轮、气动、电动、液动等

全衬四氟法兰蝶阀结 构 长 度:GB12221-89    全衬四氟法兰蝶阀压 力 试 验:GB/T13927-92

全衬四氟法兰蝶阀产品广泛适用于各种不同类型工业管道中液体和气体(包括蒸 气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质


D341F46-10Q/10C全衬四氟法兰蝶阀,防腐蝶阀连接尺寸:

通径(DN)

L

D

D1

Z-d

H

Ho

A

B

50

108

165

125

4-18

63

360

193

125

65

112

185

145

4-18

70

321

193

125

80

114

200

160

8-18

83

346

193

125

100

127

220

180

8-18

105

387

193

125

125

140

250

210

8-18

115

411

193

125

150

140

285

240

8-18

137

447

193

125

200

152

340

295

8-18

164

572


165

250

250

395

350

12-22

206

646


165

300

270

445

400

12-22

230

738


175

350

290

505

460

16-22

248

761


175

400

310

565

515

16-22

289

877


210

450

330

615

565

20-26

320

938


210

500

350

670

620

20-26

343

993


210

600

390

780

725

20-30

413

1131


210

700

430

895

840

24-30

478

1476


320

800

470

1015

950

24-33

525

1533


320

900

510

1115

1050

28-33

585

1655


320

1000

550

1230

1160

28-36

640

1765


400

1200

630

1455

1380

32-39

755

1995


400
