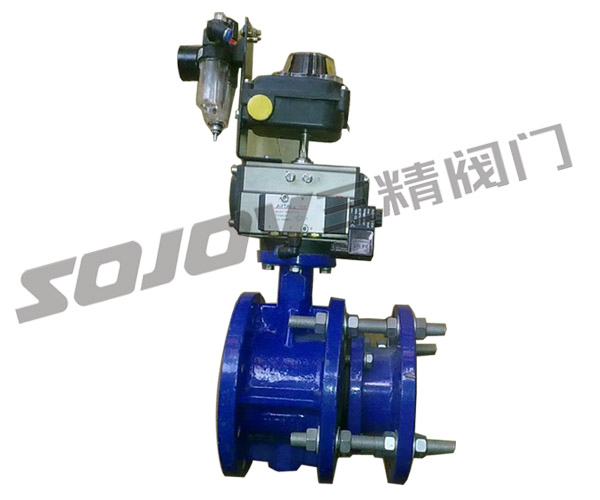

SD643X/F-16C/P/R气动法兰式伸缩蝶阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

SD643X/F-16C/P/R气动法兰式伸缩蝶阀:

气动伸缩蝶阀  号:SD643H

气动伸缩蝶阀 公称通径:50MM-1000MM

气动伸缩蝶阀 使用压力:1.6MPA -2.5MPA

气动伸缩蝶阀 连接方式:法兰连接

气动伸缩蝶阀 形式: 蜗轮

气动伸缩蝶阀 主要功能:起开关作用

气动伸缩蝶阀 使用介质:水  油品 蒸汽

气动伸缩蝶阀  材质:铸钢  不锈钢

气动伸缩蝶阀 标准:机械部标准或定做非标

SD643X/F-16C/P/R气动法兰式伸缩蝶阀产品介绍:

伸缩蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之

间,旋转到90°时,阀门则牌全开状态。

伸缩蝶阀应用范围:

伸缩蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中得到极为广泛

地应用。

三偏心金属硬密封伸缩蝶阀的阀体和阀座为连体构件,阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固

定在阀板上,这种蝶阀与传统蝶阀相比具有耐高温,操作轻便,启闭无磨擦,关闭时随着传动机构的力矩增大来补偿密

封,提高了蝶阀的密封性能及延长使用寿命的优点,适用于耐高温、高压及耐腐蚀、抗磨损等行业。

伸缩蝶阀结构特点:

设计新颖、合理,结构独特,重量轻,操作方便,启闭快速;

伸缩蝶阀除了能作调节和截流作用,补偿管道温差产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便

密封部位可调节更换,密封性能可靠.

SD643X/F-16C/P/R气动法兰式伸缩蝶阀分类

伸缩蝶阀按结构形式分类

(1)单偏心伸缩煤阀(2)双偏心伸缩蝶阀(3)三偏心伸缩跺阀

2、伸缩蝶阀按密封面材质分类

(1)软密封伸缩蝶阀。1)密封副由非金属软质材料对非金属软质材料构成。2)密封副由金属硬质材料对非金属软质材料

构成。(2)金属硬密封伸缩蝶阀。密封副由金属硬质材料对金属硬质材料构成。

气动法兰式伸缩蝶阀标准规范:

设计制造标准:GB/T 12238-2008、JB/T 8527-1997     结构长度标准:GB/T 12221-2005

连接法兰标准:GB/T 9113   压力温度等级:GB/T 12224-2005   试验检验标准:GB/T 13927-2008


SD643X/F-16C/P/R气动法兰式伸缩蝶阀连接尺寸

通径
(DN)

设计
长度
L

最大
长度
Lmax

最小
长度
Lmin

D

D1

Z-d

H

H0

A

B

Wt/kgs

50

150

163

138

165

125

4-18

82.5

400

180

65

17

65

170

188

158

185

145

4-18

92.5

400

180

65

19

80

180

192

160

200

160

8-18

100

410

245

72

20

100

190

225

180

220

180

8-18

110

430

245

72

25

125

200

235

190

250

210

8-18

125

465

245

72

32

150

210

240

195

285

240

8-22

142.5

615

355

93

35

200

230

265

215

340

295

8-22

170

685

355

93

60

250

250

285

235

395

350

12-22

197.5

740

550

350

83

300

270

302

252

445

400

12-22

222.5

800

600

350

110

350

290

321

271

505

460

16-22

252.5

860

600

350

130

400

310

343

283

565

515

16-26

282.5

945

750

380

166

450

330

360

300

615

565

20-26

307.5

1000

750

380

210

500

350

380

320

670

620

20-26

335

1060

750

380

252

600

390

425

365

780

725

20-30

390

1170

750

380

330

700

430

465

395

895

840

24-30

447.5

1325

750

380

630

800

470

510

430

1015

950

24-33

507.5

1445

750

380

1070

900

510

560

460

1115

1050

28-33

557.5

1555

650

280

1700

1000

550

600

500

1230

1160

28-36

615

1675

650

280

1950
