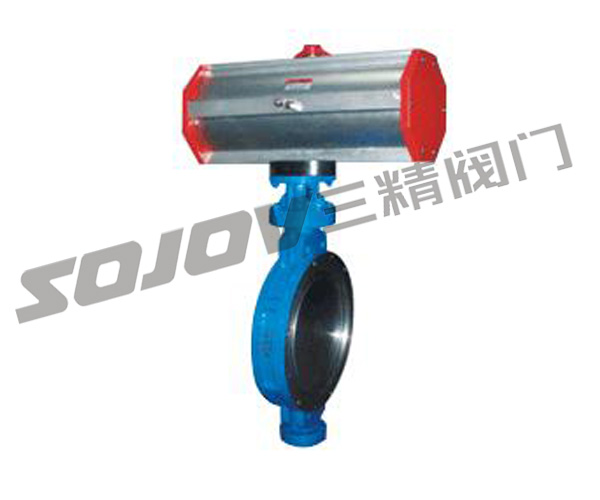

D671X/J-10气动对夹式衬胶蝶阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

D671X/J-10气动对夹式衬胶蝶阀:

阀门材料:

铸铁、碳钢、不锈钢

法兰连接尺寸:

GB4216-84,GB9115-88








密封材料:

天然橡胶(NR)-20~+85℃
  乙丙橡胶(EPDM)-40~+125℃
  丁青橡胶(NBR)-20~+82℃
  硅橡胶(SI)-70~+150℃
  氟橡胶(FPM)-23~+150℃
  氟丁橡胶(CR)0~+80℃
  丁基橡胶(IIR)-40~+100℃
  聚四氟乙烯塑料(PTFE)+10~+150℃


结构长度

GB2221-89


压力试验

GB/T13927-92






适用介质:

淡水、污水、海水、空气、蒸汽、食品、医药、各种油类、酸类、碱类、盐类等。


D671X软密封气动蝶阀外形美观,其阀体、阀板、阀轴为同心结构设计。与气动执行器相配,阀扳与阀轴采用无销连接,介质与阀轴阀体完全隔离,维护简便易行,100%双向气泡级密封,外表采用环氧树脂喷塑处理,达到欧洲环保标准。广泛应用于食品,环保,轻工,石油,造纸,化工,电力等行业的工业自动化系统中。


D671X/J-10气动对夹式衬胶蝶阀主要技术参数:

公称通经DNmm)

502000

501600

公称压力PNMPa)

0.6

1.0

1.6

密封试验(MPa)

0.66

1.1

1.76

强度试验(MPa)

0.9

1.5

2.4

适用温度

丁青橡胶:-4090氟橡胶:-20200

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927-92标准

驱动方式

蜗轮传动、电动、气动、液动

D671X/J-10气动对夹式衬胶蝶阀主要零件材质:

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250、304

蝶板

QT450-10、304/316/316L

阀轴

2Cr13

密封圈

三元乙丙、丁青耐油橡胶

填料

柔性石墨
