产品说明

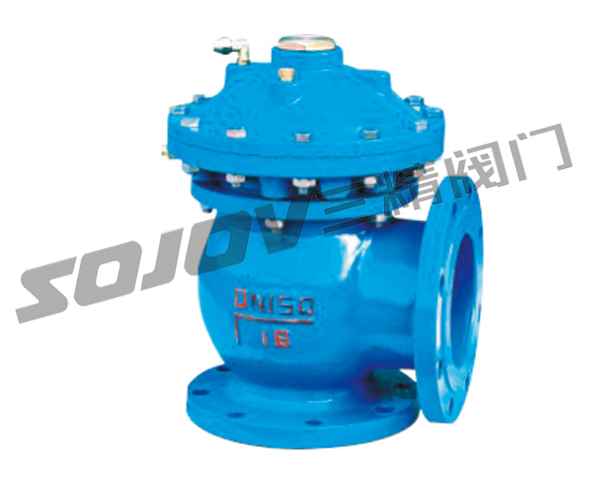

膜片式快开排泥阀产品特点：

JM744x膜片式快开排泥阀是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。

膜片式快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。快开排泥阀该阀将隔膜代替活塞无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。


JM744x膜片式快开排泥阀技术参数

公称压力0 6MPa、1 0MPa
公称通径：100"～400mm
最低马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598

膜片式快开排泥阀主要零部件材料

零件名称	月体、月盖	膜片压板、阀盘	阀杆	膜片
材 料	铸铁、球铁、碳钢	球铁、青铜	不镕钢	尼龙强化橡胶

膜片式快开排泥阀主要外形连接尺寸



DN	100	150	200	250	300	350	400
L	160	190	225	260	280	315	340
L1	120	150	190	220	260	300	340
H	370	440	53	0615	785	880	970
