产品说明

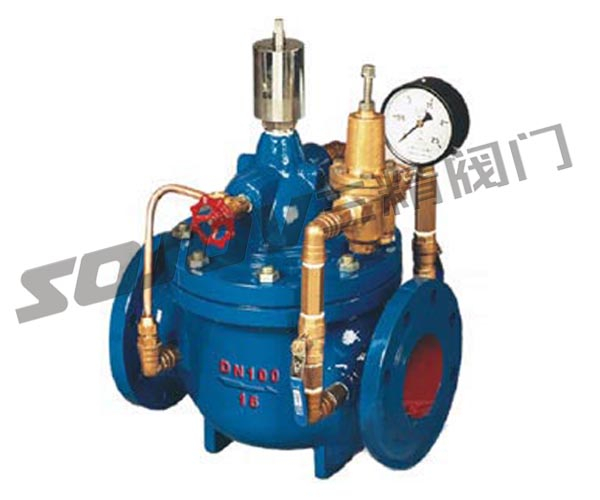

400X流量控制阀使用条件：
400X流量控制阀由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。 流量控制阀利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。流量控制阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程
工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
流量控制阀型号：400X | 流量控制阀公称通径：50MM-1000MM | 流量控制阀使用压力：1.6MPA -6.4MPA |
流量控制阀连接方式：法兰连接 | 流量控制阀形式：自动弹簧式 | 流量控制阀主要功能：控制流量 |
流量控制阀介质：水工业管道 | 流量控制阀材质：铸铁 球墨铸铁 铸钢 | 流量控制阀标准：机械部标准或定做非标 |
400X流量控制阀工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。
400X流量控制阀主要技术参数
压力MPA | 壳体试验压力(MPa) | 密封试验压力(MPa) | 最高进口压力(MPa) | 出口可调压力(MPa) | 适用介质 | 介质温度(℃) |
1.0 | 1.5 | 1.1 | 1.0 | 0.09-0.8 | 水 | 0-80 |
1.6 | 2.4 | 1.76 | 1.6 | 0.10-1.2 | ||
2.5 | 3.75 | 2.75 | 2.5 | 0.15-1.6 |
400X流量控制阀主要零件材料
零件名称 | 零件材料 |
阀体阀盖 | WCB |
阀座阀盘 | 铜合金 |
密封圈O型圈 | 丁腈橡胶 |
阀杆 | 2Cr13 |
弹簧 | 50CrVA |
针型阀 | 铜合金 |
球阀 | 铜合金 |
流量调节阀能 | 不锈钢 |
微型过滤器 | 不锈钢 |
流量控制阀连接尺寸(PN 1.0-2.5MPa)
公称通径DN | L | H | H1 | A | B |
50 | 250 | 365 | 90 | 170 | 170 |
65 | 280 | 375 | 98 | 180 | 180 |
80 | 310 | 385 | 110 | 190 | 190 |
100 | 350 | 395 | 120 | 200 | 200 |
125 | 400 | 475 | 145 | 215 | 215 |
150 | 450 | 490 | 155 | 230 | 230 |
200 | 550 | 555 | 190 | 255 | 255 |
250 | 650 | 600 | 250 | 295 | 295 |
300 | 800 | 760 | 290 | 325 | 325 |
350 | 900 | 775 | 330 | 380 | 380 |
400 | 1000 | 810 | 360 | 415 | 415 |
450 | 1000 | 860 | 445 | 435 | 435 |
500 | 1100 | 915 | 495 | 460 | 460 |
600 | 1100 | 985 | 550 | 520 | 520 |
700 | 1450 | 1050 | 605 | 570 | 570 |
800 | 1560 | 1150 | 730 | 620 | 620 |
900 | 1800 | 1255 | 800 | 670 | 670 |
1000 | 2000 | 1380 | 910 | 830 | 830 |
