永嘉县三精阀门有限公司

水力控制阀产品页面
600X-10/16C水力电动控制阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

电动控制阀型号:600X

电动控制阀公称通径:50MM-1000MM

电动控制阀使用压力:1.6MPA -6.4MPA

电动控制阀连接方式:法兰连接

电动控制阀形式:开关  电磁阀控制

电动控制阀主要功能:控制流量

电动控制阀介质:水工业管道

电动控制阀材质:铸铁  球墨铸铁  铸钢

电动控制阀标准:机械部标准或定做非标

600X-10/16C水力电动控制阀结构特点和用途

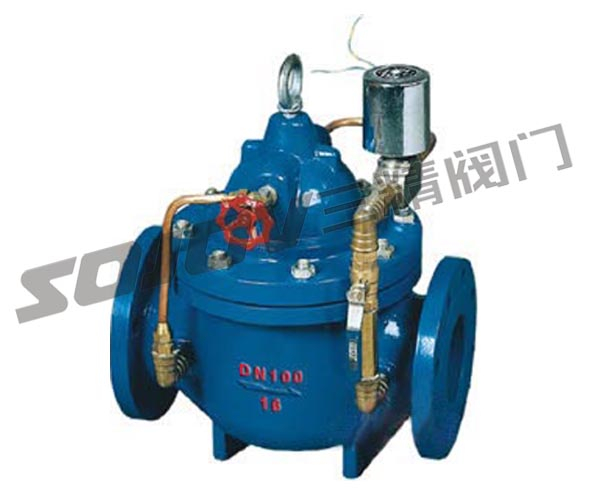

600X水力电动控阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。水力电动控阀利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。水力电动控阀产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

600X-10/16C水力电动控制阀工作原理

 当阀门从进口端给水时水流流过针阀进入主阀控制室,当电磁导阀打开时,控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度,主阀控制室内压力很低,主阀处于全开状态。    当电磁导阀关闭时,主阀控制室的水不能流出,控制室升压,推动膜片关闭主阀。

600X电控水力控制阀主要技术参数



公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

最高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6

600X-10/16C水力电动控制阀主要零件材料

零件名称

零件材料

阀体阀盖

WCB

阀座阀盘

铜合金

密封圈O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

电磁导阀

不锈钢

微型过滤器

不锈钢

600X水力电动控制阀连接尺寸(PN 1.0-2.5MPa)



公称通径DN

L

H

H1

A

B

50

250

335

90

170

170

65

280

345

98

180

180

80

310

355

110

190

190

100

350

365

120

200

200

125

400

445

145

215

215

150

450

460

155

230

230

200

550

505

190

255

255

250

650

550

250

295

295

300

800

710

290

325

325

350

900

725

330

380

380

400

1000

760

360

415

415

450

1000

810

445

435

435

500

1100

865

495

460

460

600

1100

935

550

520

520

700

1450

1000

605

570

570

800

1560

1100

730

620

620

900

1800

1205

800

670

670

1000

2000

1330

910

830

830
