产品说明

安装在各类管路系统中用于严格阻止介质倒流，保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成，密封严密，确保介质无一点回流。

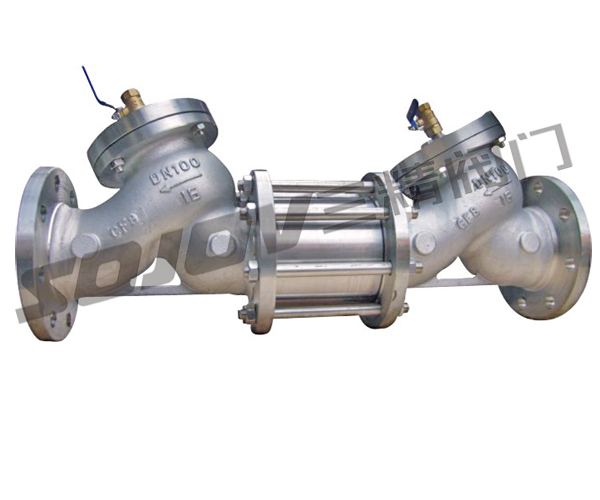

HS41X防污隔断阀，倒流防止器介绍
(HS41X-A)带过滤防污隔断阀由两个隔开的止回阀和一个液压传动到泄水阀组成，第一个止回阀阀体内装有过滤网。由于止回阀的局部水头损失，中间腔内的压力始终低于入水口的压力。这个压差驱使泄水阀处于关闭状态，管路正常供水。在压力异常时，（即出口端压力高于中坚腔），即使两个止回阀都不能反向密封，安全泄水阀也能自动开启将倒流水泄空，并形成空气隔断，保证上游供水卫生安全。

HS41X防污隔断阀，倒流防止器产品的结构：

     安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与一及止回阀进口端连接。第一，二级止回阀主要又阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封垫、阀芯、阀座、弹簧等组成。普通型防污隔断阀为两个止回阀串联而成。

HS41X防污隔断阀，倒流防止器工作原理：

     HS41X普通型防污隔断阀为二个止回阀串联而成，当其中有一只密封破坏时，另一只还起密封作用，防止回流。但二只止回阀密封同时破坏后，就失去了止回作用，其安全可靠性相对差些，工作原理较简单。HS41X-A安全型防污隔断阀在普通型基础上中间加排水器，这样即使二只止回阀密封同时破坏，其也能起到防止回流污染的作用。其工作原理：
　　1、正常供水：a.清洁市政生活水从第一级止顺阀经过排水器到第二级止回阀出口向用户供水，第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔，而隔膜下腔与第一级止回阀出口（第二级止回阀进口）相通，由于其存在一定的压差，推动阀瓣下移，排水器关闭，防污隔断阀正常供水；b.当阀后管路无用户，水静止。如进口压力保持不变，其前后存在压差，排水器仍呈关闭状态；a.如进口压力下降，其前后压差下降到一定值时，弹簧推动阀瓣向上，排水器开启泄压，泄压到与进口压力恢复一定差值时，排水器有关闭。
　　2、密封失灵：防污隔断阀之后管网压力升高，超过阀前进口压力时，如第二止回阀密封完好无渗漏，高压水不会倒流，排水器隔膜上下保持原来压差，排水器关闭，不泄压。当第二级止回阀密封破坏产生渗漏，第二级止回阀之前压力升高，造成排水器隔膜上下压差减小，排水器打开，排水泄压；此时，如第一级止回阀同时密封破坏，由于第二级止回阀倒流回的高压水已泄压减压，故不会倒流回第一级止回阀。
　　3、如供水过程中供水压力不段下降，则排水器隔膜止部压力下降，安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时，排水器完全打开，水排出，空气从排水器进入真空腔，从而防止产生虹吸倒流现象。
