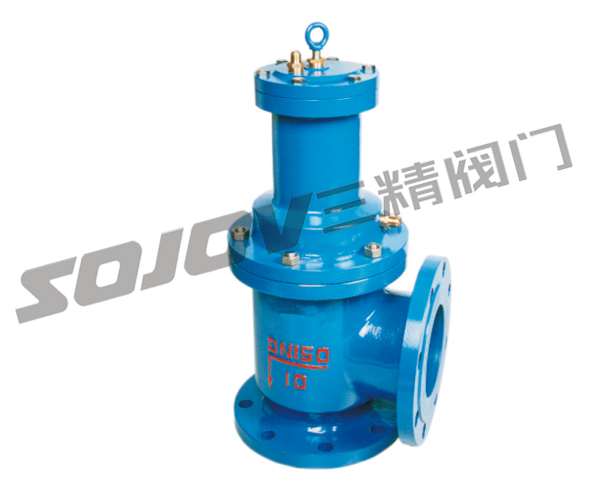

J644X气动液动活塞式快开排泥阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

J644X气动液动活塞式快开排泥阀用途

安装在各类沉淀池的底部壁外,用以排除池底的泥沙及污物。

排泥阀型号:J744X  J644X

排泥阀公称通径:80MM-400MM

排泥阀使用压力:1.6MPA-2.5MPA

排泥阀连接方式:法兰连接

排泥阀形式:气动  液动

排泥阀主要功能:排污

排泥阀介质:水工业管道

排泥阀材质:铸铁  球墨铸铁  铸钢

排泥阀标准:机械部标准或定做非标

J644X气动液动活塞式快开排泥阀工作原理及性能

本产品由液压缸和角式截止阀组合而成,液压缸内动力带或阀瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好,经久耐用。阀瓣与阀座为软密封,密列性能好,无泄露采用电动二位四通换向阀或手动二位四通换向阀集中控制,操作方便。  公称压力:1.0MPa



液压缸工作介质:清水、气   液压缸工作压力:O.15-1.0MPa   介质温度:O-80℃

J644X气动液动活塞式快开排泥阀主要外型尺寸(法兰连接尺寸GB421684标准



口径

尺    寸(mm)

接管螺纹G

阀杆材料

H

L1

L2

80

480

135

125

1/2″

不锈钢

100

500

145

125

1/2″

不锈钢

150

620

175

145

1/2″

不锈钢

200

735

225

185

1/2″

不锈钢

250

805

260

205

1/2″

不锈钢

300

940

280

245

3/4″

不锈钢

350

1100

305

270

3/4″

不锈钢

400

1200

340

310

1″

不锈钢

三精阀门公司订货须知:

一、①排泥阀产品名称与型号②排泥阀口径③排泥阀是否带附件以便我们的为您正确选型④排泥阀的使用压力⑤排泥阀的使用介质的温度。二、若已经由设计单位选定三精公司的排泥阀型号,请按排泥阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核。感谢您访问我们的网站【http://www.sanjingv.com三精阀门公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
