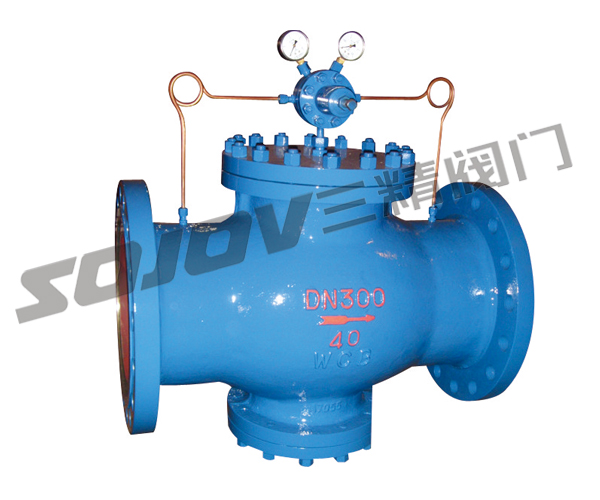

Yk43X/F/Y先导活塞式气体减压阀结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本产品主要用于气体管路，如空气、氮气、氧气、氢气、液化气、天然气等气体。
YK43F气体减压阀主要技术参数和性能指标
公称压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力（Mpa）* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高进口压力（Mpa） | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围（Mpa） | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差（Mpa）△P2P | GB12246-1989 | |||||
流量特性偏差（Mpa）P2G | GB12246-1989 | |||||
最小压差（Mpa） | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | X/F（聚四氟乙稀/橡胶）：O Y（硬密封）：GB12245-1989 | |||||
*：壳体试验不包括膜片、顶盖
Yk43X/F/Y先导活塞式气体减压阀主要零件材料
零件名称 | 零件材料 |
阀体阀盖底盖 | WCB/FCB* |
阀座阀盘 | 2Cr13/304* |
缸套 | 2Cr13/25（镀硬铬）/304* |
活塞 | 2Cr13/铜合金/铜合金* |
活塞环 | 合金铸铁/对位聚苯* |
导阀座导阀杆 | 2Cr13/304* |
膜片 | 1Cr18Ni9Ti |
主阀导阀弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
密封垫（X/F型号） | 橡胶/聚四氟乙稀 |
导阀体导阀盖 | 25/304* |
*：用于氧气介质时的材料
YK43F先导活塞式气体减压阀流量系数（Cv）
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |
先导活塞式气体减压阀外形尺寸（PN1.6-4.0）
公称通径DN | 外形尺寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 290 | 90 |
20 | 160 | 180 | 300 | 98 |
25 | 180 | 200 | 300 | 110 |
32 | 200 | 220 | 300 | 110 |
40 | 220 | 240 | 320 | 125 |
50 | 250 | 270 | 320 | 125 |
65 | 280 | 300 | 325 | 130 |
80 | 310 | 330 | 365 | 160 |
100 | 350 | 380 | 365 | 170 |
125 | 400 | 450 | 475 | 200 |
150 | 450 | 500 | 475 | 210 |
200 | 500 | 550 | 515 | 240 |
250 | 650 | 560 | 290 | |
300 | 800 | 705 | 335 | |
350 | 850 | 745 | 375 | |
400 | 900 | 780 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 835 | 465 | |
YK43F气体减压阀外形尺寸（PN6.4-16.0）
公称通径DN | 外形尺寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 300 | 100 |
20 | 180 | 200 | 310 | 105 |
25 | 200 | 220 | 31 | 120 |
32 | 220 | 230 | 310 | 120 |
40 | 240 | 240 | 335 | 135 |
50 | 270 | 300 | 335 | 135 |
65 | 300 | 340 | 340 | 140 |
80 | 330 | 360 | 380 | 170 |
100 | 380 | 380 | 185 | |
125 | 450 | 490 | 215 | |
150 | 500 | 490 | 225 | |
200 | 550 | 535 | 260 | |
250 | 650 | 580 | 310 | |
300 | 800 | 725 | 355 | |
350 | 850 | 765 | 395 | |
400 | 900 | 800 | 435 | |
500 | 950 | 855 | 495 | |
