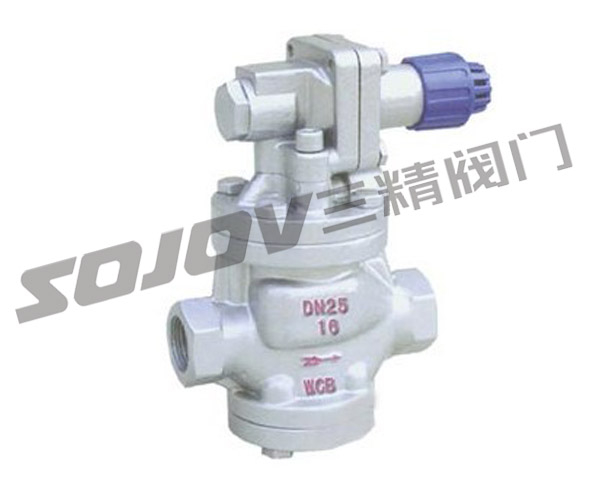

YG13H/Y-16P内螺纹高灵敏度蒸汽减压阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

YG43H内螺纹高灵敏度蒸汽减压阀结构特点和用处

蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

 本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。改善了流线分布,降低了噪声。改进了密封面结构,延长了密封面寿命。主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

蒸汽减压阀型号:Y43H  Y43W蒸汽减压阀公称通径:15MM-500MM蒸汽减压阀使用压力:1.6MPA-16MPA
蒸汽减压阀连接方式:法兰连接蒸汽减压阀形式:弹簧式蒸汽减压阀主要功能:起减压保护作用
蒸汽减压阀使用介质:蒸汽管道蒸汽减压阀材质:铸钢.不锈钢,铬钼钢蒸汽减压阀标准:机械部标准或定做非标



YG13H/Y-16P内螺纹高灵敏度蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.04-0.6

0.04-1.0

压力特性偏差(Mpa)△P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.05

0.07

渗漏量

GB12245-1989

YG13H内螺纹高灵敏度蒸汽减压阀主要零件材料

零件名称零件材料
阀体 阀盖 底盖WCB
阀座 阀瓣2Cr13
缸套 活塞铝铁青铜
膜片PH15-7Mo
活塞环对位聚苯
导阀座 导阀瓣2Cr13
主阀弹簧50CrVA
导调主弹簧50CrVA
调节弹簧60Si2Mn

内螺纹高灵敏度蒸汽减压阀流量系数(Cv)

DN152025324050
Cv12.546.5916

YG13H/Y-16P内螺纹高灵敏度蒸汽减压阀连接尺寸

公称通径GLHH1
151/2"14016065
203-4"14016065
251"16016868
321-1/4"18018575
401-1/2"20018578
502"23019388



减压阀调压步骤

1关闭减压阀前的闸阀,开启减压阀后的闸阀,制造下游低压环境

产品性能

1、提高了对出口压力变化的传感效能,提高了灵敏度,大大降低了因上游压力变化,流量变化等因素引起的压力偏差。

2、改善了流线分布,降低了噪声。

3、改进了密封面结构,延长了密封面寿命。

高灵敏度蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

减压阀主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。

技术参数和性能指标

公称压力    (Mpa) 1.0-1.6

壳体试验压力(Mpa)1.5- 2.4

密封试验压力(Mpa)1.0- 1.6

最高进口压力(Mpa)1.0 -1.6

出口压力范围(Mpa)0.04-0.6 0.04-1.0

压力特性偏差(Mpa)Pp2P GB12246-1989

流量特性偏差(Mpa)P2G GB12246-1989

最小压差(Mpa) 0.05 0.07

渗漏量: GB12245-1989

主要零部件详细材料

阀体 阀盖 底盖: WCB

阀座 阀瓣: 2Cr13

缸套 活塞: 铝铁青铜

膜片: PH15-7Mo

活塞环: 对位聚苯

导阀座 导阀瓣: 2Cr13

主阀弹簧: 50CrVA

导调主弹簧: 50CrVA

调节弹簧: 60Si2Mn



减压阀流量系数(Cv)

DN

15

20

25

32

40

50

65

80

Cv

1

2.5

4

6.5

9

16

25

36



将调节螺钉按逆时针旋转至最上位置(相对最低出口压力),然后关闭减压阀后闸阀

2慢慢开启减压阀前的闸阀至全开;

3顺时针慢慢旋转调节螺钉,将出口压力调至所需要的压力(以阀后表压为准);调整好后,将锁紧

4螺母锁紧打开减压阀后闸阀

5如在调整时出口压力高于设定压力,须从第一步开始重新调整,即只能从低压向高压调。

减压阀订货注意事项:



减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动(精度)压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关
