产品说明

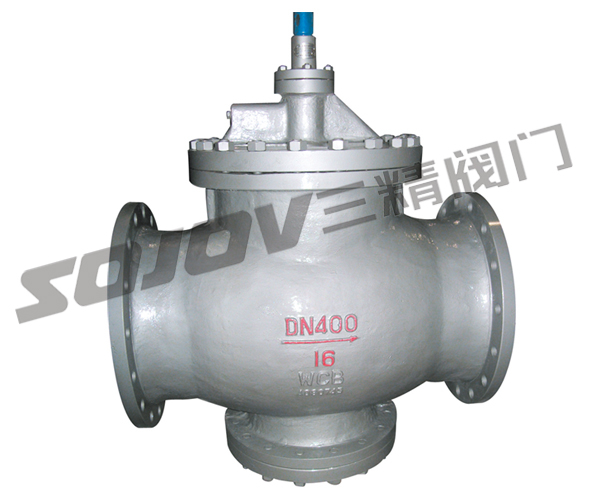

三精阀门减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
| 蒸汽减压阀型号：Y43H Y43W | 蒸汽减压阀公称通径：15MM-500MM | 蒸汽减压阀使用压力：1.6MPA-16MPA |
| 蒸汽减压阀连接方式：法兰连接 | 蒸汽减压阀形式：弹簧式 | 蒸汽减压阀主要功能：起减压保护作用 |
| 蒸汽减压阀使用介质：蒸汽管道 | 蒸汽减压阀材质：铸钢.不锈钢,铬钼钢 | 蒸汽减压阀标准：机械部标准或定做非标 |
Y43H/Y-16P不锈钢活塞式蒸汽减压阀主要技术参数和性能指标
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | GB12245-1989 | |||||
壳体试验不包括膜片、顶盖
Y43H/Y-16P不锈钢活塞式蒸汽减压阀主要零件材料
零件名称 | 零件材料 |
阀体阀盖底盖 | WCB |
阀座阀盘 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座导阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
活塞式蒸汽减压阀外形尺寸(PN1.6-4.0)
??
公称通径 | 外形尺寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
活塞式蒸汽减压阀外形尺寸(PN6.4-16.0)
公称通径 | 外形尺寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 | |
安装与使用
1.减压阀Y43H-16,备有0.05～0.4MPa,Y43H-25,备有1～1.6MPa,Y43H-40,备有1～1.6MPa,1.6～2.5MPa调节弹簧,Y43H-64,备有1～3MPa调节弹簧,出厂时阀内装有0.1～1MPa,弹簧,其余随阀附带,用户可根据所量的出口压力值选装.2.安装减压阀之前必须对管路系统进行冲洗清理.以防焊渣,氧化皮等赃物流入阀内,影响阀门正常工作.3.减压阀应安装在便于操作和维修的地方,并且必须直立安装在水平管道上,(见安装示意图),应注意使管路中介质的流向与阀体上箭头所示方向一致,切勿反装,4.减压阀在安装使用时,应把旁通管道的截止阀打开,排除管路中的冷凝水和汽水的混合物,以防减压阀开启时产生水击现象损坏减压阀,当无异常现象后，按顺时针方向缓慢旋转调节螺钉,将出口压力调至所需的压力(以阀后表压为准),调整后,将锁紧螺母背紧,拧上防护罩.5.减压阀前应安装过滤器,以防介质中的杂物进入减压阀,影响其性能.6.安装的减压阀前后应有一段直管,阀前的直管长度约为600毫米,阀后的直管长度约为1000毫米.
你的蒸汽管道上的减压阀和目前管道压力不匹配。但从基本原理上来说，还是可以通过蒸汽的。因为减压阀是由出口的压力来控制的，现在出口的压力不够，主阀是处于全开状态的。
但如果长期下去还是有一定的问题的，所以才有一般减压阀都要求进出口压差必须≥0.2Mpa。
减压阀通常有DN50～DN100等多种规格，阀前、后的工作压力分别为<1MPa和0．1～0．5MPa，调压范围误差为±5%～10%。
应该看到，水流通过减压阀虽有很大的水头损失，但由于减少了水的浪费并使系统流量分布合理、改善了系统布局与工况，因此总体上讲仍是节能的。
D阀门安装组成：由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
减压阀调压步骤
1关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境
2将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀
3慢慢开启减压阀前的闸阀至全开；
4顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
螺母锁紧打开减压阀后闸阀
5如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
减压阀订货注意事项：
减压阀选型时应提供口径,使用介质,阀前压力,阀后压力,阀后设定压力,最大流量/每小时,确定阀门尺寸,连接方式,标准,最大行程,开启行程,流量调节比,压力波动（精度）压力,温度对应比,最大耐温,阀体材质,压力等,内泄漏率,内部阀体结构,工作原理,安装说明等相关技术资料.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关.
