产品说明

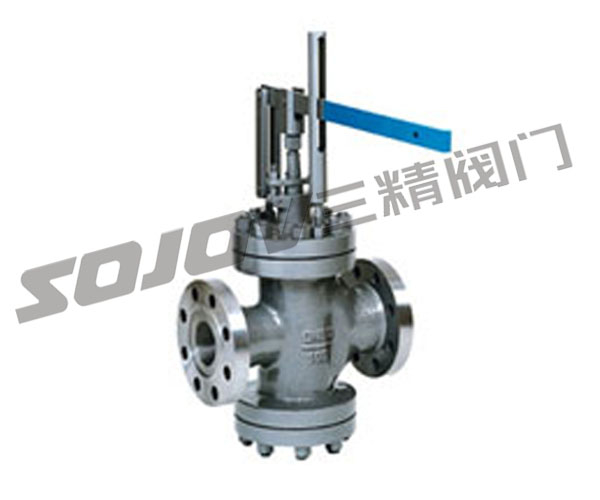

杠杆式蒸汽减压阀用途杠杆式蒸汽减压阀主要配套在减温压装置上，起到调节压力的作用，减压比一般用O.6较合适，选用DKJ一31O电动执行装置，DN500阀选用DKJ一51O电动执行装置较合适。
Y45H/Y-64.100杠杆式蒸汽减压阀的主要零件材料
零件名称 | 阀体、阀盖 | 阀杆 | 阀瓣 | 阀座 |
Y45H/Y-64 Y45H/Y-100 | WCB | 38CrMoAlA | 2Cr13 | 1Crl8Ni9Ti |
Y45H/Y-64I Y45H/Y-100I | ZG20CrMo | 1Crl8Ni9Ti |
Y45H/Y-64.100杠杆式蒸汽减压阀主要外形尺寸法兰连接尺寸按JB／T79-94标准
公称压力PN(MPa) | 公称通径 | 尺 寸mm | ||||
6.4 10.O | DN(mm) | H | H1 | L | L1 | L2 |
50 | 515 | 200 | 565 | 150 | 150 | |
80 | 555 | 220 | 650 | 190 | 190 | |
100 | 582 | 245 | 800 | 200 | 200 | |
125 | 650 | 293 | 800 | 210 | 210 | |
150 | 654 | 318 | 800 | 225 | 225 | |
200 | 725 | 355 | 800 | 250 | 250 | |
250 | 750 | 390 | 800 | 275 | 275 | |
300 | 918 | 475 | 355 | 395 | ||
400 | 1080 | 660 | 1000 | 400 | 550 | |
减压阀调压步骤
1、关闭减压阀前的闸阀，开启减压阀后的闸阀，制造下游低压环境
2、 将调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后闸阀
3、慢慢开启减压阀前的闸阀至全开；
4、顺时针慢慢旋转调节螺钉，将出口压力调至所需要的压力（以阀后表压为准）；调整好后，将锁紧
螺母锁紧打开减压阀后闸阀
5、如在调整时出口压力高于设定压力，须从第一步开始重新调整，即只能从低压向高压调。
