产品说明

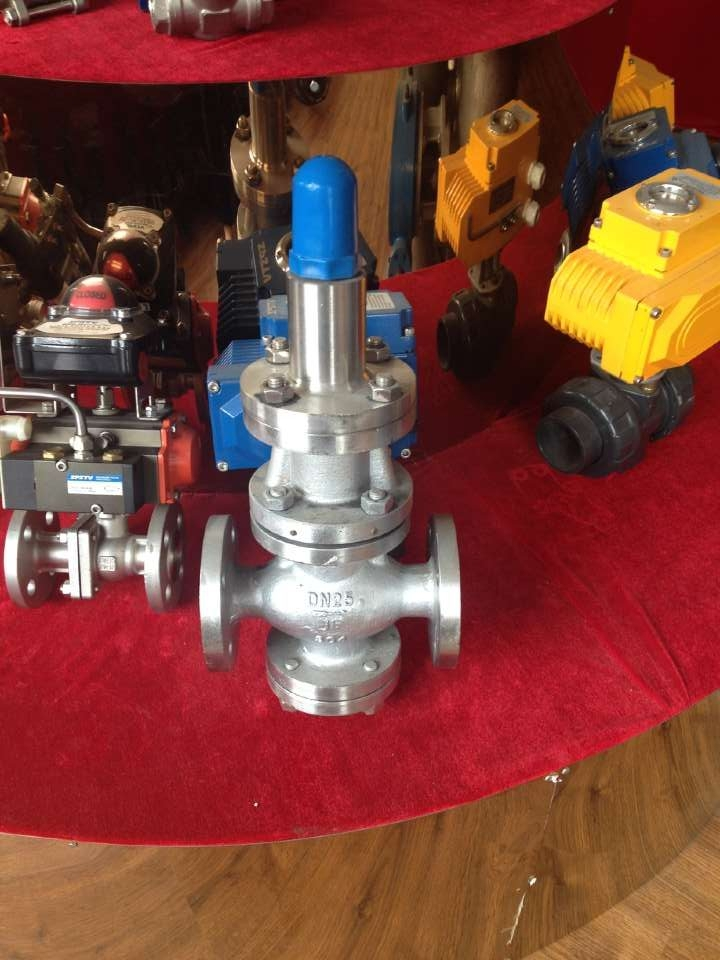

减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。
| 蒸汽减压阀型号：Y43H Y43W | 蒸汽减压阀公称通径：15MM-500MM | 蒸汽减压阀使用压力：1.6MPA-16MPA |
| 蒸汽减压阀连接方式：法兰连接 | 蒸汽减压阀形式：弹簧式 | 蒸汽减压阀主要功能：起减压保护作用 |
| 蒸汽减压阀使用介质：蒸汽管道 | 蒸汽减压阀材质：铸钢.不锈钢,铬钼钢 | 蒸汽减压阀标准：机械部标准或定做非标 |
Y43F/H-16P不锈钢蒸汽减压阀主要技术参数和性能指标
公称压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
壳体试验压力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
密封试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
最高进口压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
出口压力范围(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
压力特性偏差(Mpa)△P2P | GB12246-1989 | |||||
流量特性偏差(Mpa)P2G | GB12246-1989 | |||||
最小压差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
渗漏量 | GB12245-1989 | |||||
壳体试验不包括膜片、顶盖
Y43F/H-16P不锈钢蒸汽减压阀主要零件材料
零件名称 | 零件材料 |
阀体阀盖底盖 | WCB |
阀座阀盘 | 2Cr13 |
缸套 | 2Cr13/25(镀硬铬) |
活塞 | 2Cr13/铜合金 |
活塞环 | 合金铸铁 |
导阀座导阀杆 | 2Cr13 |
膜片 | 1Cr18Ni9Ti |
主阀弹簧 | 50CrVA |
导阀主弹簧 | 50CrVA |
调节弹簧 | 60Si2Mn |
永嘉三精不锈钢蒸汽减压阀外形尺寸(PN1.6-4.0)
公称通径 | 外形尺寸 | |||
L | H | Hl | ||
1.6/2.5MPa | 4.0MPa | |||
15 | 160 | 180 | 295 | 90 |
20 | 160 | 180 | 330 | 98 |
25 | 180 | 200 | 330 | 110 |
32 | 200 | 220 | 330 | 110 |
40 | 220 | 240 | 345 | 125 |
50 | 250 | 270 | 345 | 125 |
65 | 280 | 300 | 350 | 130 |
80 | 310 | 330 | 385 | 160 |
100 | 350 | 380 | 385 | 170 |
125 | 400 | 450 | 400 | 200 |
150 | 450 | 500 | 415 | 210 |
200 | 500 | 550 | 475 | 240 |
250 | 650 | 525 | 290 | |
300 | 800 | 580 | 335 | |
350 | 850 | 620 | 375 | |
400 | 900 | 660 | 405 | |
450 | 900 | 730 | 455 | |
500 | 950 | 750 | 465 | |
Y43F/H-16P不锈钢蒸汽减压阀外形尺寸(PN6.4-16.0)
公称通径 | 外形尺寸 | |||
L | H | Hl | ||
6.4MPa | 10.0/16.0MPa | |||
15 | 180 | 180 | 305 | 105 |
20 | 180 | 200 | 340 | 105 |
25 | 200 | 220 | 340 | 120 |
32 | 220 | 230 | 340 | 120 |
40 | 240 | 240 | 355 | 135 |
50 | 270 | 300 | 355 | 135 |
65 | 300 | 340 | 360 | 140 |
80 | 330 | 360 | 395 | 17 |
100 | 380 | 400 | 185 | |
125 | 450 | 415 | 215 | |
150 | 500 | 430 | 225 | |
200 | 550 | 495 | 260 | |
250 | 650 | 545 | 310 | |
300 | 800 | 600 | 355 | |
350 | 850 | 640 | 395 | |
400 | 900 | 690 | 435 | |
500 | 950 | 780 | 495 | |
减压阀安装要求
（1）减压阀可垂直或水平安装，安装中应注意减压阀进水方向，不可颠倒。
（2）减压阀前应设计和安装过滤器，以便保护减压阀，延长寿命。安装减压阀之前必须对管路系统进行冲洗清理，以防止焊渣、氧化皮等赃物流入阀门，影响阀门正常工作。
（3）减压阀前映射截止阀，一般安装在过滤器前，便于维修时切断水源。为保证产品的正常维护和不间断供水，应采用并联安装方式此时减压阀前后应设置截止阀。
（4）减压阀前后如何设置压力表，压力表与减压阀门进口或出口端应保持5DN以上距离。
（5）减压阀出水端可设置软接头便于安装维护。
（6）减压阀内部为精密组件，运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料，运输、存放及安装时均应远离炽热环境(如电气焊等)，防止橡胶过早老化.
