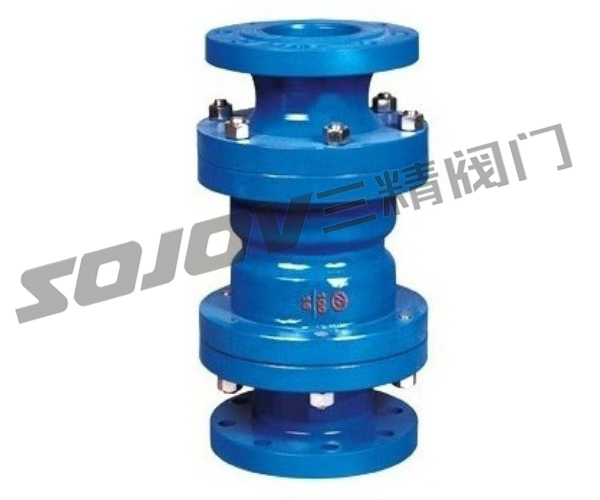

Y43X-16-64C/P固定比例式减压阀概述
比例式减压阀,外形美观、质量可靠,比例准确,工作平稳,既减动压也减静压。该阀利用阀体内部活塞两端不同截面积产生的压力差,改变阀后的压力,达到减压目的。减压阀的减压比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根据用户的要求设计特殊比例的减压阀。
比例式减压阀型号:Y43X | 比例式减压阀公称通径:25MM-200MM | 比例式减压阀使用压力:1.6MPA |
比例式减压阀连接方式:法兰连接 | 比例式减压阀形式:弹簧式 | 比例式减压阀主要功能:起减压保护作用 |
比例式减压阀使用介质:水管道 | 比例式减压阀材质:铸铁,铸钢,黄铜 | 比例式减压阀标准:机械部标准或定做非标 |
Y43X-16-64C/P固定比例式减压阀主要技术参数
适用介质 | 水、气体 | |||
适用温度 | ≤90℃ | |||
压力误差 | ≤8% | |||
最小开启压力 | 2∶1 | 0.2MPa | ||
3∶1 | 0.3MPa | |||
连接形式 | 法兰、内螺纹 | |||
主要零件材料 | 阀体 | 锡青铜 | 不锈钢 | 铸铁 |
内件 | 锡青铜 | 不锈钢 | 锡青铜或不锈钢 |
固定比例式减压阀主要外形尺寸法兰连接尺寸PN1.0MPa按GB4216.4-84标准,PN1.6MPa按GB4213.5-84标准
公称通径DN(mm) | A | D3 |
25 | 232 | 115/125 |
32 | 246 | 140/150 |
40 | 256 | 150/155 |
50 | 270 | 165/175 |
65 | 306 | 185/200 |
80 | 320 | 210/230 |
100 | 340 | 240/265 |
125 | 400 | 275/300 |
150 | 429 | 310/350 |
200 | 358 | 355/400 |
型号 | 公称压力 | 公称通径DN(mm) | L |
YB43X-10T (B型) | 1.0 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 | ||
YB43X-16T (B型) | 1.6 | 50 | 85 |
65 | 102 | ||
80 | 122 | ||
100 | 140 | ||
125 | 160 | ||
150 | 178 | ||
200 | 230 |
公称通径DN(mm) | 尺寸(mm) | ||
C | L | D | |
15 | 1/2" | 80 | 50 |
20 | 3/4" | 80 | 50 |
25 | 1" | 90 | 54 |
32 | 1 1/4" | 100 | 60 |
40 | 1 1/2" | 110 | 68 |
50 | 2" | 120 | 80 |
减压阀安装要求
(1)减压阀可垂直或水平安装,安装中应注意减压阀进水方向,不可颠倒。
(2)减压阀前应设计和安装过滤器,以便保护减压阀,延长寿命。安装减压阀之前必须对管路系统进行冲洗清理,以防止焊渣、氧化皮等赃物流入阀门,影响阀门正常工作。
(3)减压阀前映射截止阀,一般安装在过滤器前,便于维修时切断水源。为保证产品的正常维护和不间断供水,应采用并联安装方式此时减压阀前后应设置截止阀。
(4)减压阀前后如何设置压力表,压力表与减压阀门进口或出口端应保持5DN以上距离。
(5)减压阀出水端可设置软接头便于安装维护。
(6)减压阀内部为精密组件,运输及安装过程中切不可用力摔打。减压阀内部有橡胶材料,运输、存放及安装时均应远离炽热环境(如电气焊等),防止橡胶过早老化.
