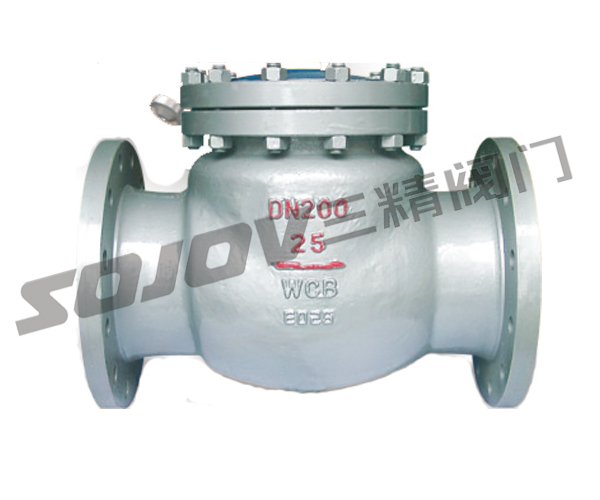

H44H-150LB美标旋启式止回阀止回阀-温州三精阀门有限公司

质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！

销售：86-0577-67989175
传真：86-0577-67989518
技术：86-0577-67989175

产品说明

本公司生产的美标止回阀按照ANSI B16.34标准设计制造。品种有：旋启式止回阀，升降式止回阀，升降立式止回阀；Class 150lB～900Lb；NPS 1"～28"工作温度-40～570℃;阀体材料有：WCB，WC1，WC6，WC9，C5，CF3，CF8，CF3M，CF8M等。

H44H-150LB美标旋启式止回阀的优点：
1.旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。
2.旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360度范围内有一定的自由度，有适当的微量位置补偿。
3. 金属对金属确保密封的可靠性。
4.在工况压力较高时中道连接形式可以更改为自密封式连接，确保杜绝阀门外泄。

阀门材质：A216 WCB、A216 WCC 、 A351 CF8M 、 A351 CF8、MONEL 400、
F51、F53、F60等。

H44H-150LB美标旋启式止回阀主要连接尺寸：

口径		Class150
DN	NPS	尺寸（mm）					重量
		L			d	H
		RF	BTJ	BW	d	H
50	2	203	216	203	51	132	15
65	21/2	216	229	216	64	147	20
80	3	241	254	241	76	176	27
100	4	292	305	292	102	198	45
125	5	330	343	330	127	255	58
150	6	356	368	356	152	320	69
200	8	495	508	495	203	380	131
250	10	622	635	622	254	440	219
300	12	699	711	699	305	480	321
350	14	787	800	787	337	530	380
400	16	864	876	864	387	580	560
450	18	978	991	978	438	618	630
500	20	978	991	978	489	657	770
600	24	1295	1308	1295	591	760	960
650	26	1295	--	1295	633	840	1250
700	28	1448	--	1448	684	920	1580
750	30	1524	--	1524	735	980	1950

H44H-150LB美标旋启式止回阀中压连接尺寸：

口径		Class300
DN	NPS	尺寸（mm）					重量（kg）
		L			d	H
		RF	RTJ	BW	d	H
50	2	267	283	267	51	144	20
65	21/2	393	308	292	64	169	35
80	3	318	333	318	76	210	40
100	4	356	371	356	102	260	61
125	5	400	416	400	127	295	80
150	6	445	460	445	152	326	130
200	8	533	549	533	203	380	190
250	10	622	638	622	254	440	296
300	12	711	727	711	305	520	450
350	14	838	854	838	337	540	640
400	16	864	879	864	387	588	850
450	18	978	994	978	438	670	1030
500	20	1016	1035	1016	489	720	1330
600	24	1346	1368	1346	591	850	1950
650	26	1346	1372	1346	633	920	2300
700	28	1499	1524	1499	684	1150	2600
750	30	1594	1619	1594	735	1260	3200

温州三精美标旋启式止回阀高压连接尺寸：

口径		Class600						Class900
DN	NPS	尺寸（mm）					重量（kg）	尺寸（mm）					重量（kg）
		L			d	H		L			d	H
		RF	RTJ	BW	d	H		RF	RTJ	BW	d	H
50	2	292	295	292	51	170	28	368	371	368	51	200	48
65	21/2	330	33	330	64	178	40	419	422	419	64	220	75
80	3	356	359	356	76	246	68	381	384	381	76	280	95
100	4	432	435	432	102	290	117	457	460	457	102	320	135
125	5	508	511	508	127	320	155	559	582	559	127	360	200
150	6	559	562	559	152	360	192	610	613	610	152	400	264
200	8	660	664	660	203	430	340	737	740	737	203	480	424
250	10	787	791	787	254	502	515	838	841	838	254	560	730
300	12	838	841	838	305	554	750	965	968	965	305	632	1070
350	14	889	892	889	337	595	890	1029	1038	1029	322	680	1180
400	16	991	994	991	387	680	1303	1130	1140	1130	373	780	1790
450	18	1092	1095	1092	438	778	1800	1219	1232	1219	423	880	2500
500	20	1194	1200	1194	489	970	2150	1321	1334	1321	471	1050	3080
600	24	1397	1407	1397	591	1100	3200	1549	1568	1549	522	1200	4600

美标止回阀的安装注意事项：

1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
5、适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质
