浙江三精阀门有限公司

产品说明

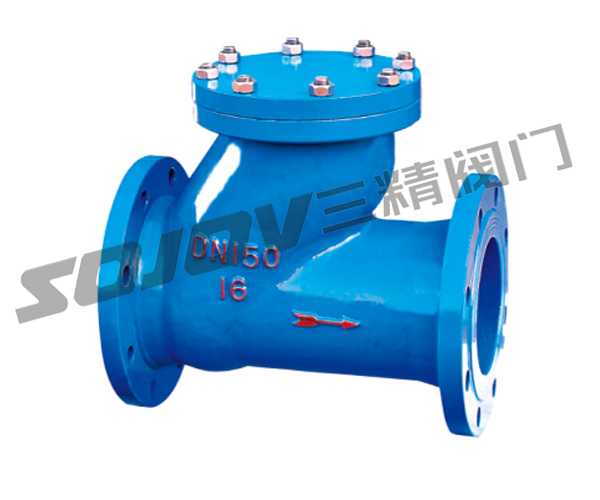

HQ41X无磨损球形止回阀，滑滚球式止回阀产品概述：

球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适应用潜水排水污泵，介质温度为0～80℃。

球形止回阀型号：HQ41X	球形止回阀公称通径：50MM-300MM	球形止回阀使用压力：1.6MPA -2.5MPA
球形止回阀连接方式：法兰连接	球形止回阀形式：自动	球形止回阀主要功能：防止介质回流
球形止回阀使用介质：水系统	球形止回阀材质：铸铁  铸钢	球形止回阀标准：机械部标准或定做非标

HQ41X无磨损球形止回阀，滑滚球式止回阀主要技术参数

型号	公称压力(MPa)	试验压力PS(MPa)		工作温度(℃ )
		壳体	密封
HQ41X-10/16	1.0	1.5	1.1	≤80
	1.6	2.4	1.76

HQ41X无磨损球形止回阀，滑滚球式止回阀主要零部件

零 件 名 称	材 质
阀体、阀盖	球铁、铸钢
球架、档板	球铁、铸钢
球 体	碳钢包橡胶

HQ41X无磨损球形止回阀，滑滚球式止回阀主要外形尺寸

公称通径	50	65	80	100	125	150	200	250	300	350
L(mm)	216	241	293	305	381	403	495	622	698	787
H(mm)	185	210	245	280	335	400	495	600	715	800
连接尺寸	PN1.0MPa按GB4216.4-84；PN1.6按GB4216.5-84 标准

三精阀门公司订货须知：

一、①球形止回阀产品名称与型号②球形止回阀口径③球形止回阀是否带附件以便我们的为您正确选型④球形止回阀的使用压力⑤球形止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的球形止回阀型号，请按球形止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjfm.cn三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
