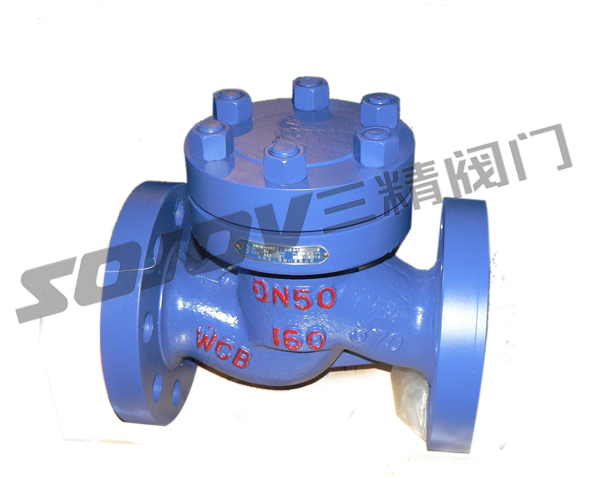

H41H-16/100C铸钢法兰升隆式止回阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明


升降式止回阀型号:H41H

升降式止回阀公称通径:15MM-200MM

升降式止回阀使用压力:1.6MPA -10MPA

升降式止回阀连接方式:法兰连接

升降式止回阀形式:自动

升降式止回阀主要功能:防止介质回流

升降式止回阀使用介质:水 油品  蒸汽

升降式止回阀质:  铸钢   不锈钢

升降式止回阀标准:机械部标准或定做非标

H41H-16/100C铸钢法兰升隆式止回阀用途及特点

三精阀门公司生产的H41H/W升降式止回阀严格按GB12235 标准设计制造,阀瓣沿着中心定位作升降运动, 衬套采用磨性能好,摩擦系数小的特殊材料制作,动作灵活可靠. 密封性能优良。产品广泛应用于石油、化工、制药、电力行等各种工况的管路上。

H41W铸钢升隆式止回阀主要性能规范

试验压力

公称压力(MPa )

              1.6

2.5

4.0

6.4

10.0

壳体试验

2.4

3.8

6.0

9.6

15.0

密封试验

1.8

2.8

4.4

7.1

11.0

阀体材料

WCB(C)

CF8(P)

CF 8M (R)

WC6

WC9

工作温度

≤ 425

≤ 100

≤ 100

≤ 550

≤ 550

适用介质

水、蒸汽、油品

硝酸类

醋酸类

水、蒸汽

水、蒸汽

H41W铸钢升隆式止回阀执行标准

设计制造:GB12235  结构长度:GB12221   连接法兰:JB/T79-1994   试验与检验:JB/T9092-1999


H41H-16/100C铸钢法兰升隆式止回阀主要连接尺寸

公称通径

PN1.6/2.5/4.0MPa

PN6.4MPa

PN10.0MPa

L

H

L

H

L

H

DN32

180

100

260

160

260

165

DN40

200

110

260

165

260

170

DN50

230

115

300

170

300

175

DN65

290

140

340

185

340

190

DN80

310

170

380

205

380

235

DN100

350

200

430

230

430

265

DN125

400

230

500

265

500

310

DN150

480

255

550

310

550

350

DN200

600

285

650

350

650

400
