产品说明
全铜止回阀 公称通径：15MM-125MM | 全铜止回阀使用压力：1.6MPA | |
全铜止回阀连接方式：对夹式 | 全铜止回阀形式：自动 | 全铜止回阀主要功能：防止介质回流 |
全铜止回阀使用介质：水 油品 蒸汽 | 全铜止回阀材质： 全铜 | 全铜止回阀标准：机械部标准或定做非标 |

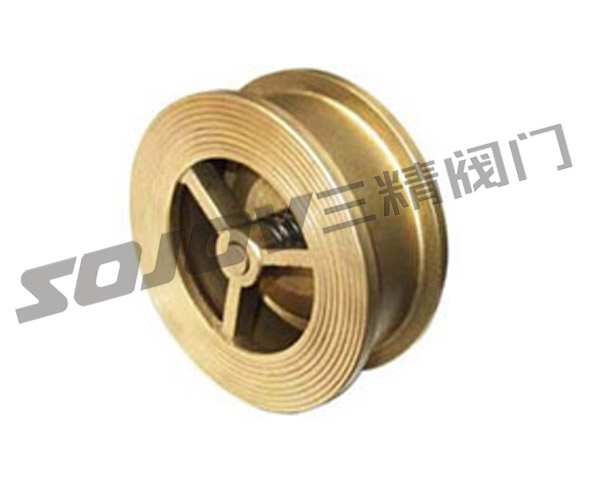

全铜对夹升降式止回阀用于管路中防止介质倒流，产品内部结构采用单瓣升降式弹簧辅助。阀门结构简单紧凑，主要有阀体，阀瓣，弹簧，阀座，阀圈这几部分组成。阀体阀瓣材质黄铜 ,阀座材质：不锈钢，铝青铜，橡胶，密封性能好。阀门重量轻，体积小安装方便，使用寿命长。
H71H-16T全铜对夹升降式止回阀主要技术参数：
型号 | 公称压力PN（MPa） | 试验压力PS（MPa） | 工作温度（℃） | 适用介质 | |
壳体 | 密封 | ||||
SH71W-16T | 1.6 | 2.4 | 1.76 | ≤200 | 水、蒸体、油品等 |
SH71H-25Q | 2.5 | 3.75 | 2.75 | ≤235 | |
SH71W-25H | ≤300 | ||||
SH71W-25P | ≤200 | 硝酸等腐蚀性介质 | |||
SH71W-40H | 4.0 | 6.0 | 4.4 | ≤300 | 水、蒸体、油品等 |
SH71W-40P | ≤200 | 硝酸等腐蚀性介质 | |||
H71H-16T全铜对夹升降式止回阀阀材质
规格型号 | 阀体 | 阀瓣 | 弹簧 |
SH71H-16Q、H71H-25Q | QT400-15 | 25 | 50CrCA |
SH71W-25H、H71W-40H | 2Cr13 | 1Cr13 | 1Cr18Ni9Ti |
SH71W-16P、H71W-25P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
全铜对夹升降式止回阀规格尺寸表
公称压力 | 公称通径 | 尺寸（mm） | |||||
L | D1 | D2 | D3 | D4 | D5 | ||
PN1.0MPa | 15 | 16 | 52 | 15 | 24 | 31 | 40 |
20 | 19 | 62 | 19 | 30 | 40 | 50 | |
25 | 22 | 72 | 24 | 35 | 47 | 58 | |
32 | 28 | 83 | 31 | 46 | 56 | 68 | |
40 | 31.5 | 93 | 39 | 55 | 66 | 78 | |
50 | 40 | 108 | 48 | 65 | 78 | 90 | |
65 | 46 | 128 | 62 | 80 | 95 | 110 | |
80 | 50 | 142 | 76 | 96 | 110 | 128 | |
100 | 60 | 162 | 95 | 115 | 132 | 150 | |
125 | 90 | 192 | 110 | 125 | 135 | - | |
三精公司订货须知：
一、①对夹升降式全铜止回阀产品名称与型号②对夹升降式全铜止回阀口径③对夹升降式全铜止回阀是否带附件以便我们的为您正确选型④对夹升降式全铜止回阀的使用压力⑤对夹升降式全铜止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的对夹升降式全铜止回阀型号，请按对夹升降式全铜止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的三精阀门公司专家为您审核把关。感谢您访问我们的网站【http://www.cnsjfm.cn三精公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
