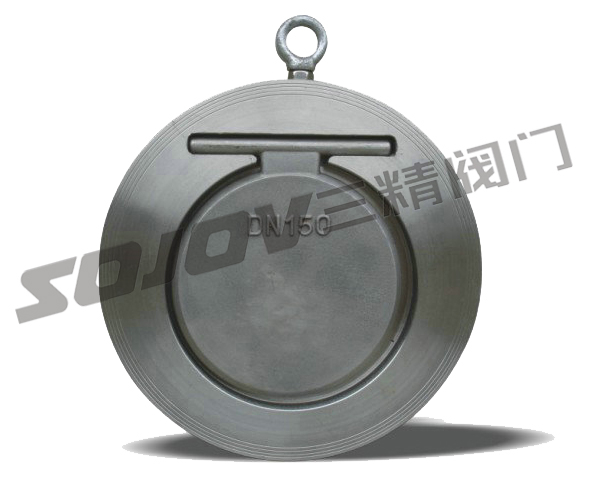

H74X/H-16P对夹薄型止回阀
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
  • 销售:86-0577-67989175
  • 传真:86-0577-67989518
  • 技术:86-0577-67989175

产品说明

对夹薄形止回阀型号:H74X

对夹薄形止回阀公称通径:40MM-2000MM

对夹薄形止回阀使用压力:1.6MPA -2.5MPA

对夹薄形止回阀连接方式:对夹式

对夹薄形止回阀形式:自动

对夹薄形止回阀主要功能:防止介质回流和水锤

对夹薄形止回阀使用介质:水工业管道

对夹薄形止回阀 材质:  铸钢  不锈钢

对夹薄形止回阀标准:机械部标准或定做非标

H74X/H-16P对夹薄型止回阀概述:

H74Ⅰ型、Ⅱ型对夹圆片式止回阀,是一种超薄形止回阀,它具有结构简单,外形美观、重量轻,安装方便等优点。该阀主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所最为适用

对夹薄型止回阀,对夹圆片式止回阀主要技术参数:

工作压力

1.6MPa 、2.5MPa、150Lb、300Lb

工作温度

t≤400℃

适用介质

油、水、酸碱等液体

H74X/H-16P对夹薄型止回阀主要外形尺寸:

NO 部件名称 数量 材质
1 阀体 1 WCB、304、316、316L
2

"O"型密封圈

2 丁腈橡胶、氟橡胶
3 阀板 1 304、316、316L
4 "O"型密封圈 1 丁腈橡胶、氟橡胶
5 吊钩 1 304
6 小压盖 2 304、316、316L
7 弹簧轴 1 304、316、316L
8 开槽半沉头螺钉 2 304、316、316L
9 大压盖 2 304、316、316L
10 开槽半沉头螺钉 2 304、316、316L
11 弹簧 1 304、316、316L

H74X/H-16P对夹薄型止回阀主要外形尺寸:

公称
通径
PN10.PN16 PN25 PN40
A B C D E L G A B C D E L G A B C D E L G
40 94 16 22 81.4 25 195 0 等同 PN10 等同 PN10
50 109 16 32 94 33.6 208 1
65 129 17 40 111 46 230 2
80 144 17 54 123 56.5 245 3
100 164 18 70 147 71.4 265 3 168 18 70 149 71.4 269 3 等同 PN25
125 195 18 92 171 87.3 297 5 194 18 92 171 87.3 296 5
150 220 20 112 200 106.6 321 5 224 20 112 202 106.6 325 5
200 275 22 154 256 148.2 376 5 284 22 154 265 148.2 385 5 291 22 154 268 148.2 392 5
250 331 26 192 302 185.2 436 6 342 26 192 307 185.2 447 6 353 26 192 312 185.2 458 6
300 380 32 227 352 216.3 484 10 401 32 227 360 216.3 499 10 418 32 227 368 216.3 516 10
350 446 38 266 408 254 548 12 458 38 266 412 254 560 12 475 38 266 422 254 577 12
400 498 44 310 460 294.4 603 14 515 44 310 463 294.4 620 14 547 44 310 484 294.4 652 14

三精f阀门公司订货须知:

一、①对夹薄形止回阀 产品名称与型号②对夹薄形止回阀 口径③对夹薄形止回阀 是否带附件以便我们的为您正确选型④对夹薄形止回阀的使用压力⑤对夹薄形止回阀的使用介质的温度。二、若已经由设计单位选定三精公司的对夹薄形止回阀 型号,请按对夹薄形止回阀型号直接向我司销售部订购。三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的三精阀门公司专家为您审核把关。.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
