产品说明

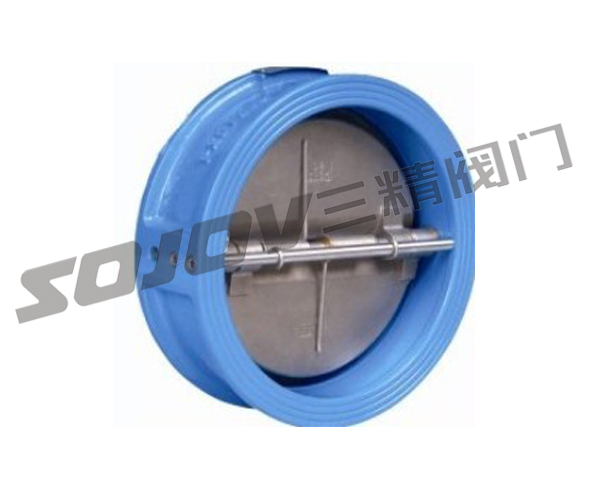

H76H/H77H对夹蝶式止回阀(双瓣止回阀)阀概述：

 本公司生产的H76X型对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。该阀主要适用于城市、工业及高层建筑给水、排水管网上。由于其结构长度比一般止回阀短，对有安装空间限制的场所最为适用。

H76H/H77H对夹蝶式止回阀(双瓣止回阀)主要零部件材料：

零件名称	阀体	阀瓣	阀杆	弹簧	阀座
材 料	铸铁、铸钢	碳钢	不锈钢	不锈钢	丁腈 橡胶

H76H/H77H对夹蝶式止回阀(双瓣止回阀)主要技术参数:

型 号	公 称 压 力 PN(MPa)	强度试验压力(MPa)	密封试验压力(MPa)	适用 温度	适用 介质
H76X-10	1.0	1.5	1.1	≤80℃	清水 污水
H76X-16	1.6	2.4	1.76

H76H/H77H对夹式止回阀主要外形尺寸：

公称通径 DN(mm)	L(mm)	H(mm)	D(mm)
			1.0MPa	1.6MPa
50	43	60	105	105
65	46	73	124	124
80	64	89	142	142
100	64	110	162	162
125	70	141	192	192
150	76	168	218	218
200	89	219	272	273
250	114	273	328	328
300	114	324	378	384

公称通径 DN(mm)	L(mm)	H(mm)	D(mm)
			1.0MPa	1.6MPa
350	127	356	438	444
400	140	418	489	495
450	152	457	540	555
500	152	526	594	616
600	178	626	695	734
700	229	672	810	804
800	241	778	916	910
900	241	878	1016	1010
1000	300	914	1124	1128
